CARACTÉRISTIQUES GÉNÉRALES :
Les batteries électriques blindées pour le chauffage de l’air (avec éléments à ailettes et sans ailettes) de catégorie standard pour zone sécurisée, pour une application non dangereuse, sont indiquées pour un nombre incalculable d’applications et de procédés industriels pour créer des flux d’air ou de gaz à température contrôlée.
Leur conception et leurs dimensions relatives sont soigneusement développées par notre bureau technique afin qu’elles puissent être facilement insérées dans des canaux de ventilation, des conduits d’aération, des fours ou des autoclaves.
Leur masse d’air (portée libre) qui peut être réalisée « étanche » ou « non étanche à l’air », est traversée directement par un flux d’air ou de gaz de procédé.
On peut y installer des éléments chauffants à ailettes ou, à titre d’alternative, des éléments chauffants tubulaires lisses sans ailette (où le fluide à chauffer contient des particules en suspension).
UTILISATIONS
Les batteries électriques de chauffage d’air à tête standard (IP41 o IP55) pour des applications en zone sécurisée (atmosphère non dangereuse) sont adaptées pour une installation dans tous les cas de traitement de l’air, qu’il s’agisse d’air stable ou ventilé.
Parmi les applications les plus fréquentes, on retrouve :
- Chauffage de l’air à convection forcée et naturelle
- Systèmes de climatisation de l’air (HVAC et CTA, Centre de traitement d’air)
- Chambres chaudes, fours de séchage, machines de conditionnement, installation de dépoussiérage des fumées, installation de séchage par air
- Installations de vernissage, préchauffage de fours, chauffage dans les autoclaves.
PRODUIT DE QUALITÉ CERTIFIÉE
L’ensemble du cycle de production des batteries électriques blindées chauffantes, avec éléments chauffants lisses ou à ailettes, est soumis aux contrôles dimensionnels les plus stricts et à des tests électriques conformément aux normes de notre système de qualité d’entreprise certifié ISO 9001:2015 et en adéquation parfaite avec les exigences des normes en vigueur CEI/EN.
Parmi les principaux tests de réception électrique indiqués ci-dessus, ce type de produit est soigneusement soumis à des tests de résistance d’isolement, de rigidité diélectrique, de la valeur ohmique et du courant de fuite.
DONNÉES TECHNIQUES
Ce type de réchauffeur électrique à air est normalement fabriqué avec une puissance spécifique (W/cm²) selon qu’ils soient destinés au chauffage d’air statique ou ventilé.
En présence d’une forte circulation du flux d’air, des puissances spécifiques supérieures peuvent être atteintes, comprises entre 3 et 7 W/cm².
Lors de la conception de ce type de produit, notre bureau technique utilise des programmes informatiques d’avant-garde pour établir leurs dimensions et des calculateurs thermodynamiques des performances, afin d’optimiser les performances, compte tenu des conditions de fonctionnement de la batterie électrique.
Grâce à l’expérience accumulée pendant 50 ans en matière de fabrication, sur le marché national et international, dans tous les principaux secteurs industriels de l’économie mondiale, notre bureau technique et commercial offre toujours les meilleures solutions techniques et de design, ainsi que les matériaux les plus adaptés à l’application spécifique du client.
Nous nous distinguons dès le devis, par rapport à la concurrence nationale et internationale, en fournissant tous les détails techniques et les résultats du calcul thermodynamique, qui démontrent le bon dimensionnement de la batterie.
DONNÉES UTILES POUR LA CONCEPTION
La réalisation d’une batterie électrique blindée pour le chauffage d’air, qu’elle soit composée d’éléments chauffants à ailettes ou lisses, requiert la connaissance de certaines données techniques essentielle pour sa conception :
- PORTÉE LIBRE : Côté D x C (superficie cm²)
- DÉBIT AIR : Air soufflé par le ventilateur utilisé pour le refroidissement des éléments blindés (m³/h)

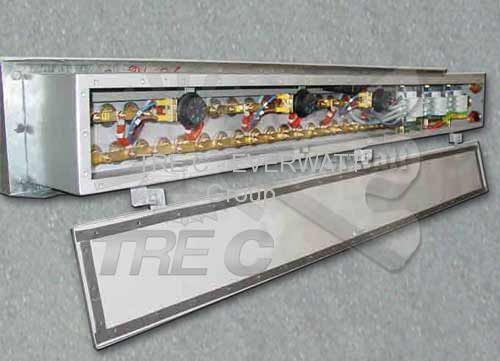

- DEGRÉ DE PROTECTION : Protection du bornier électrique (par ex. IP41, IP55, IP65)
- STADES : Découpage de la puissance totale installée
- TENSION d’ALIMENTATION : Tension d’alimentation de la batterie électrique, monophasé ou triphasé, et type de voltage appliqué (V 1 Ph ou V 3 Ph)
- PUISSANCE NOMINALE : Puissance totale installée sur la batterie électrique blindée (kW)
- ÉCART THERMIQUE : Écart entre la température de l’air entrant et la température de l’air sortant (Delta T en °C)
- PERTE DE CHARGE : Écart de pression entre l’air entrant et sortant (mm H2O)
TYPE D’EXÉCUTION
Les batteries électriques blindées peuvent être fabriquées en deux types :

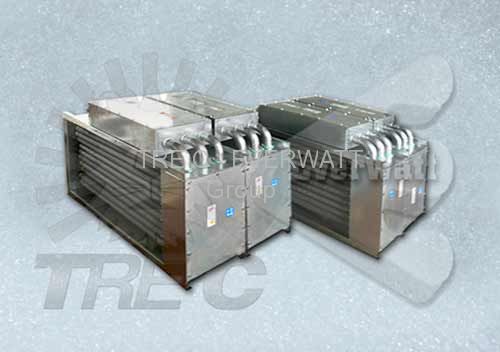

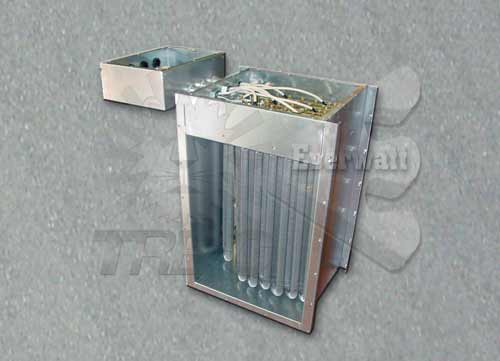

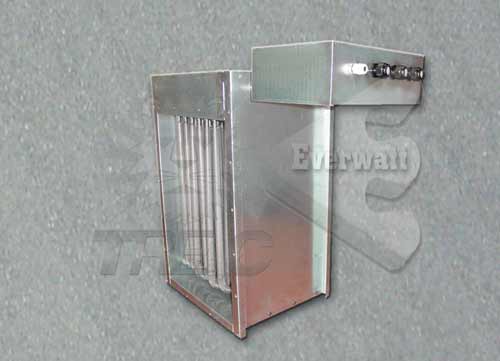

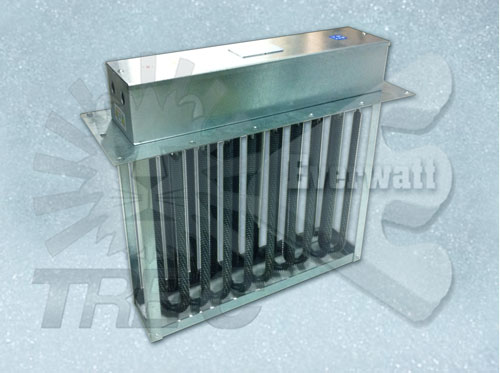

- « à conduits » (pour conduits de ventilation)

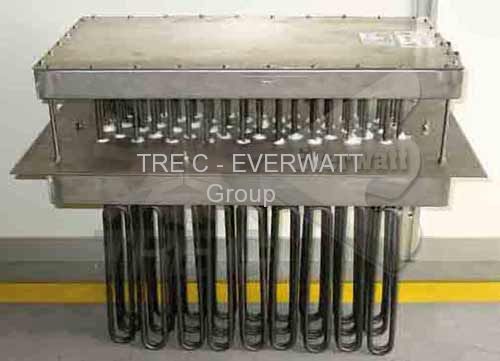

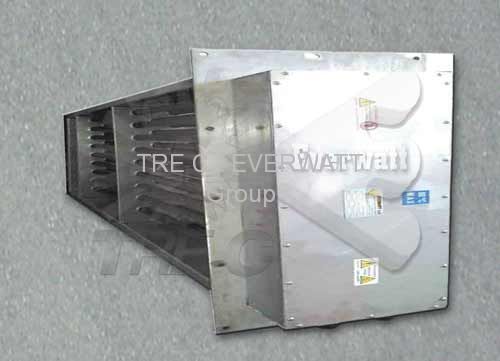

- « à tiroir » (couplées avec bride de raccordement à l’installation)
Dans les deux cas, les éléments chauffants installés à l’intérieur sont montés avec des douilles filetées, de manière à faciliter la maintenance ou d’éventuelles opérations de remplacement de pièces des éléments endommagés.
La porte rivetée inférieure est facilement démontable et garantit une extraction simple des éléments.
Chaque réchauffeur est muni d’une sécurité (si demandée par le client) qui limite la température de la gaine en cas de surchauffe de la température de surface des éléments chauffants, afin d’éviter des dommages sur le réchauffeur ou sur l’installation sur laquelle il est installé. Selon le type de procédé demandé, notre bureau technique suggère l’adoption du dispositif de thermocontrôle le plus adapté (thermostat de contrôle, thermostat de sécurité, thermocouple J ou K ou thermorésistance PT100).
Il est possible de réaliser, sur demande, des convoyeurs de liaison entre le conduit d’air et les sections d’entrée et de sortie de la batterie.
BATTERIES ÉLECTRIQUES BLINDÉES STANDARD SUR CATALOGUE
En présence d’applications ne nécessitant pas des exigences particulièrement complexes en matière de chauffage, lorsque vous avez besoin de délais de livraison rapides, nous disposons d’un stock d’éléments à ailettes et lisses dans notre catalogue, de type standard, avec des puissances, des matériaux de gaine et des plis (droits, en U ou en M) différents, aussi bien pour le chauffage d’air statique ou en mouvement, adaptés pour une installation dans des structures métalliques en acier au carbone ou acier inoxydable pour finition IP41 ou IP55 pour une livraison rapide.
CARACTÉRISTIQUES GÉNÉRALES
Les batteries électriques blindées sont adaptées pour une installation facile dans des conduits de ventilation et des climatiseurs pour le chauffage direct du flux d’air à convection naturelle ou forcée. Pour ces produits, nos normes de production et de finition excellent, aussi bien en termes de matériaux de première qualité que nous sélectionnons soigneusement dans notre cycle de production, qu’en termes de fiabilité et de rapport qualité-prix.
En 50 ans de production, notre marque d’entreprise s’est démarquée dans la production d’unités de chauffage électrique et de batteries électriques destinées à être installées sur des machines ou des installations de traitement de l’air produites par les plus grands fabricants d’installations HVAC et CTA dans le monde.
PANNEAUX DE CONTRÔLE ÉLECTRIQUES pour BATTERIES DE CHAUFFAGE AIR (zone sécurisée)
Sur demande du client et selon les exigences du dispositif sur lequel sera installé le réchauffeur électrique fabriqué chez nous (échangeur de chaleur électrique), nous réalisons des panneaux de contrôle électriques avec différentes fonctions pour le contrôle de nos réchauffeurs. Ces panneaux peuvent être installés aussi bien à l’intérieur qu’à l’extérieur ; équipements complets dans les moindres détails et caractéristiques techniques, aussi bien en matière de contrôle de la puissance que de contrôle du procédé.
Notre grande expérience acquise dans le secteur du chauffage électrique nous a permis de concevoir, de créer et d’optimiser des solutions efficaces pour le contrôle du procédé dans différents secteurs d’application pour une installation dans des zones sécurisées dans plusieurs pays, même hors UE, en fournissant également à nos clients la mise en service grâce à notre personnel hautement spécialisé.
Nous indiquons ci-après quelques-unes des fonctionnalités les plus importantes que nous pouvons fournir sur nos panneaux électriques :
- Panneaux électriques de différentes dimensions selon les dispositifs de contrôle à installer sur le chauffage au sol ou mural, également pour un contrôle à distance et en cascade, « cascade control », adaptés pour une utilisation intérieure et extérieure.
- Panneau-armoire de rangement en acier au carbone et en acier inoxydable AISI304 et AISI316, peint en RAL 7032 – IP41, IP 55, IP56, IP66, pour une installation fixe ou mobile.
- Boucle de régulation
- Diagnostic interne, interface d’alarme, témoins de fonctionnement et témoins d’alarme supplémentaires
- Tableau de contrôle avec boutons de démarrage/arrêt et autres commandes entièrement câblées, borniers, etc.
- Commande de régulation externe par API/DCS ; la plupart de nos applications se basent sur des systèmes de contrôle API avec échange de données à DCS par bus de terrain
- Système de ventilation/refroidissement. Sur demande, il est possible d’équiper votre panneau électrique d’une ou de plusieurs unités de climatisation supplémentaires
- Contrôle avec charge réduite et photographie de l’onde de sortie
- Dispositifs de contrôle de la température de fonctionnement (thermomètres analogiques et numériques)
- Gammes de puissance de quelques kW à plusieurs MW (par exemple panneaux de contrôle pour une puissance totale jusqu’à 5 ou 6 Mégawatt), également composées de plusieurs modules reliés en série
- Tensions jusqu’à 690 V
- Contrôle de la puissance de sortie complète par un système de contrôle SCR ou de type mixte
Sur demande, il est également possible de munir le panneau électrique de modulateurs de puissance analogique 6 A – 70 V monophasés à commande manuelle, incorporés dans un boîtier IP56 ou dans des relais statiques numériques avec possibilité de commande sur place ou à distance. Il s’agit de groupes statiques de puissance (thyristors ou SCR) monophasés ou triphasés, fournis avec ou sans dissipateur, dans la plage avec un signal de 0-10 V – 16 A, ou jusqu’à 160 A et 250 A.
Nous sommes également capables de fournir des applications SIL2 et SIL3 sur certaines chaînes de contrôle

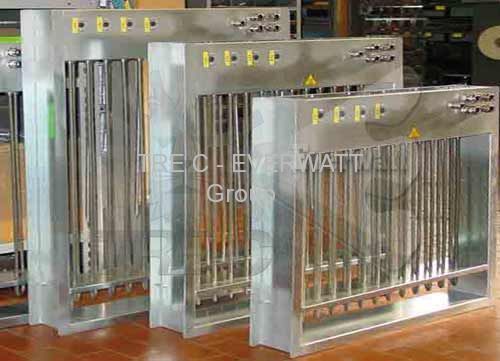

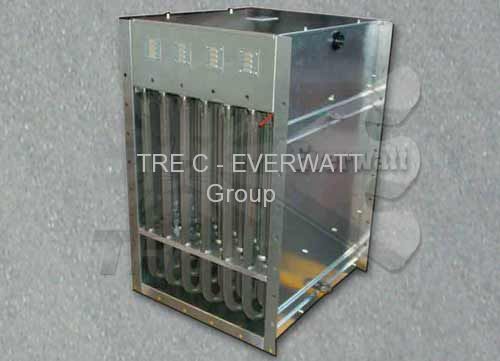

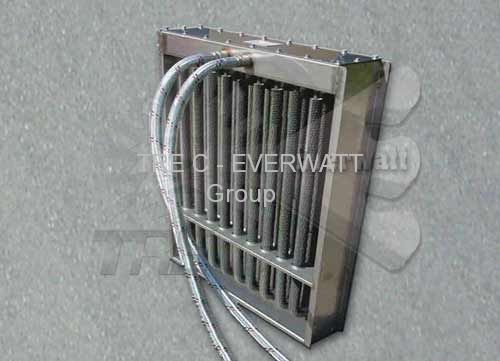

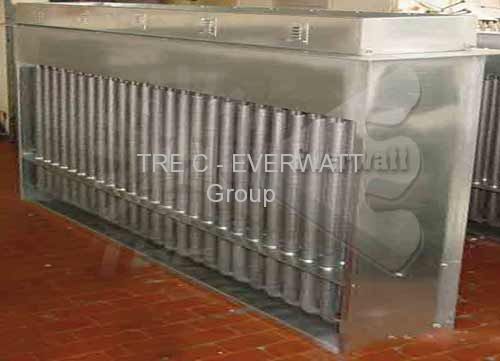

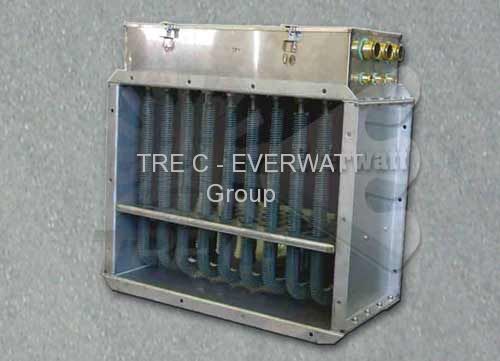

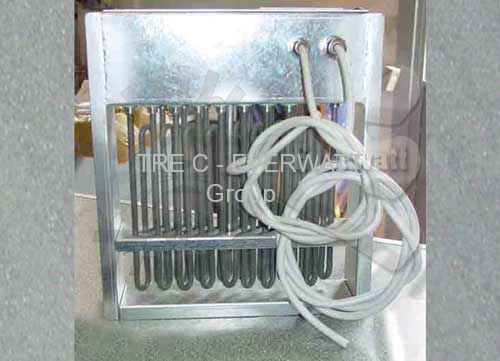

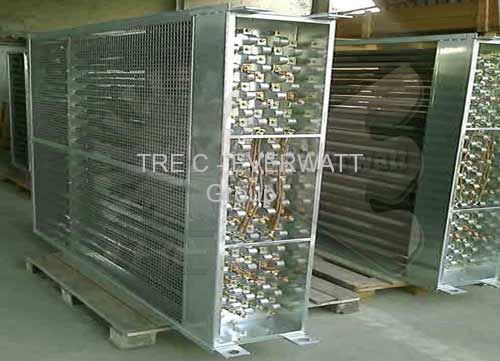

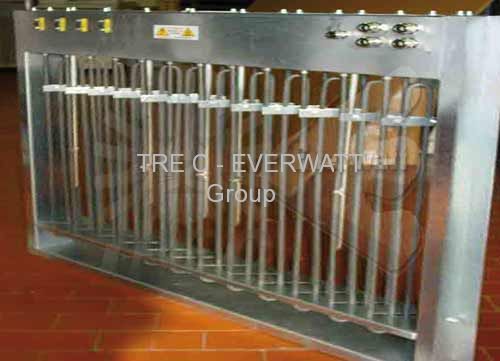

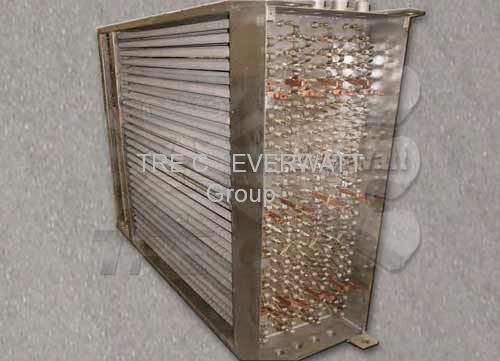

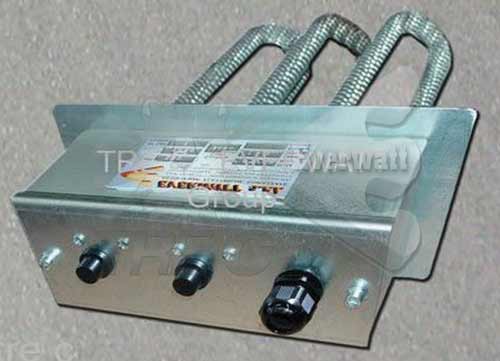

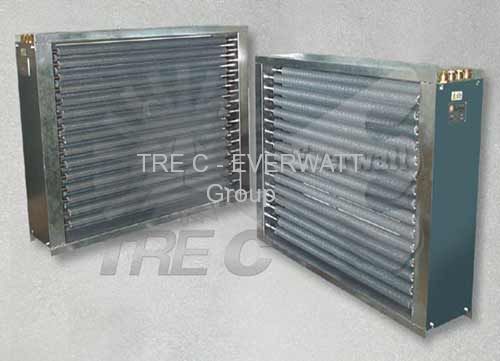

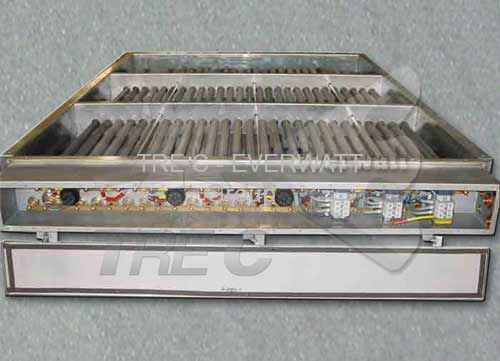

QUELQUES EXEMPLES :
