GÉNÉRALITÉS
Les batteries électriques de chauffage à fil nu sont réalisées en couplant une série de modules ou de bobines chauffantes à fil nu qui sont installés sur le conduit d’air par des armatures en tôle galvanisée ou en acier inoxydable.
La bobine résistive (à fil nu) est composée d’un ou plusieurs fils résistifs droits ou opportunément profilés et fixés sur des structures isolantes en céramique.
Les réchauffeurs sont munis de grilles de protection, de thermoprotecteurs à réenclenchement manuel et de câbles de connexion, sur demande il est également possible de réaliser le circuit électrique correspondant (télérupteur, interrupteur, bornier, etc.).
La bobine résistive à fil nu peut être disposée sur un seul côté ou sur les deux côtés, avec l’aide de supports métalliques ayant pour fonction de rendre plus compacte et de renforcer la structure de la résistance.
Les batteries à fil nu sont fabriquées exclusivement avec des matériaux de première qualité qui assurent au filament résistif une durée de fonctionnement utile élevée (fil en matériau FeCrAl, NiCr et alliages spécifiques), notamment dans des conditions de contraintes thermiques élevées dues à des expansions thermiques constantes à cause de cycles ON/OFF intermittents à hautes températures. Néanmoins, les matériaux utilisés pour supporter les bobines résistives de ces résistances maintiennent également les normes d’isolation les plus élevées et sont exempts de réactions chimiques. Elles sont généralement couplées à des supports céramiques ou réfractaires de forme cylindrique traversés par des sections de canaux adaptées pour accueillir les bobines résistives.
Il existe principalement deux versions de batteries chauffantes à fil nu :
- Batteries à fil nu « avec conduit rectangulaire »
- Batteries à fil nu « avec conduit circulaire »
Ils peuvent également être facilement montés sur des systèmes de ventilation, si habilement couplés à des connecteurs et à des systèmes de fixation, ainsi que reliés à des dispositifs efficaces de régulation de la température.
DONNÉES TECHNIQUES :
- Alimentation : Monophasé / triphasé
- Tension d’alimentation standard comprise entre 24 – 440 V, fréquence à 50 – 60 Hz.
- Puissance installée (standard) pour modèles standard (type version sans bride) : de 2 kW à 40 KW (version 230 V 1 ph de 2 kW à 4,5 kW avec une structure de dimensions standard larg. x haut. x prof. : de 300×240/270×45 mm à 600×240/270×45 mm) / (version triphasé 400 V 3 ph de 3 kW à 8kW avec des dimensions d’encombrement externe de 300×240/270×45 mm à 600×240/270×45 mm)
- Puissance installée (standard) pour modèles à bride (version avec bride et conception « à tiroir ») : de 2 kW à 20KW (version 230 V 1 ph de 2 kW à 4,5 kW avec une structure de dimensions standard larg. x haut. x prof. : de 300×240/270×45 mm à 600×240/270×45 mm) / (version triphasé 400 V 3 ph de 3 kW à 8kW avec une structure de dimensions standard larg. x haut. x prof de : 300×240/270×45 mm à 600×240/270×45 mm)
- Autres puissances spécifiques : à la demande du client
Équipement de série :
- Grille de protection anti-intrusion
- Thermostats à réenclenchement automatique
- Câbles de connexion d’une longueur de 500 mm
- Support de la bride (muni d’un boîtier des raccords électriques, d’un bornier et d’un presse-étoupe) pour faciliter l’installation de la batterie dans des conduits d’air à forme rectangulaire (dimensions bride standard larg. x haut. x prof. : 400x350x150 mm)
Option (sur demande particulière) :
- Thermostat de sécurité à réenclenchement manuel
- Câbles de connexion d’une longueur de 1 000 mm
- Grille de protection sur les deux côtés
- Circuit électrique de la batterie chauffante, avec télérupteur, interrupteur, bornier, etc.
AVANTAGES PRINCIPAUX :
inertie thermique minimale
dimensions compactes avec puissances dans des espaces réduits
faible poids par rapport aux éléments chauffants traditionnels
Utilisations principales :
Les batteries électriques de chauffage à fil nu sont largement utilisées dans tous les grands secteurs, dont :
- Ventilo-convecteurs avec pompe à chaleur pour climatisation
- Sèche-linges professionnels
- Fours de séchage
- Chauffage dans le secteur ferroviaire

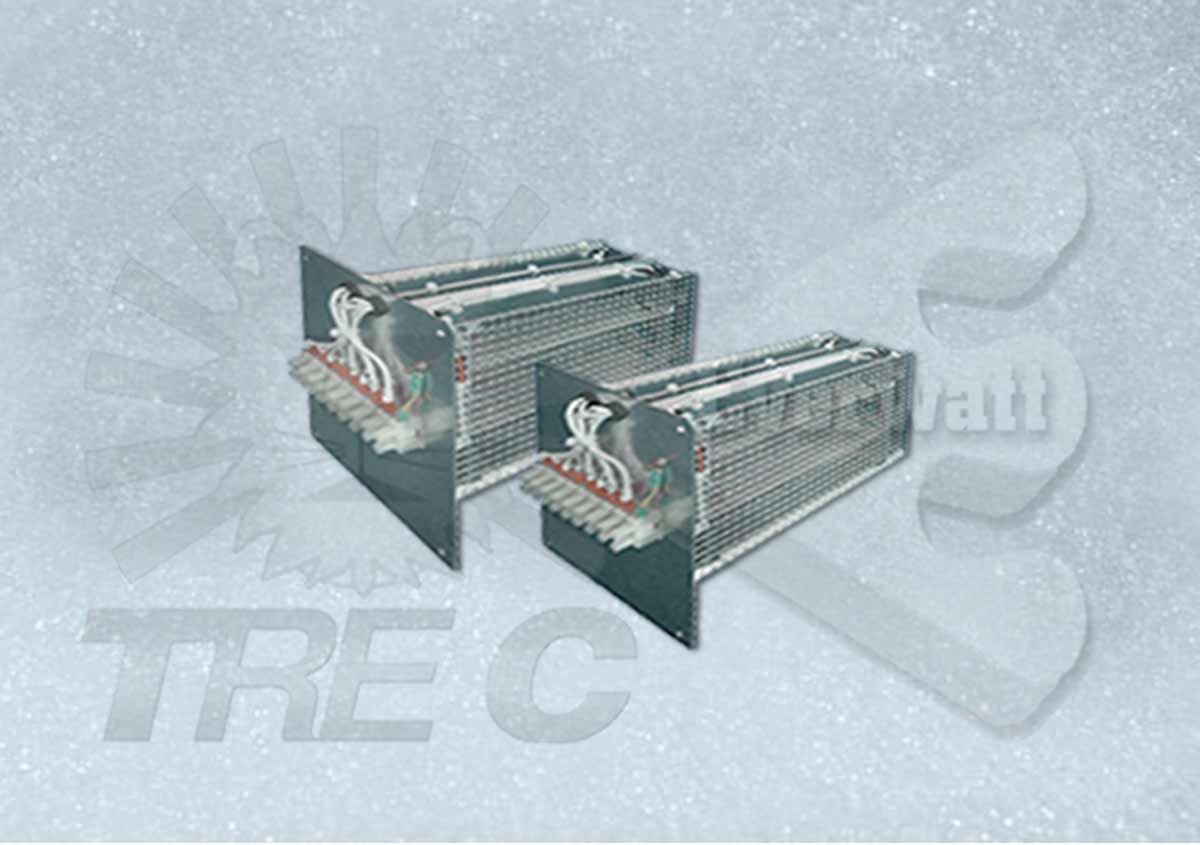

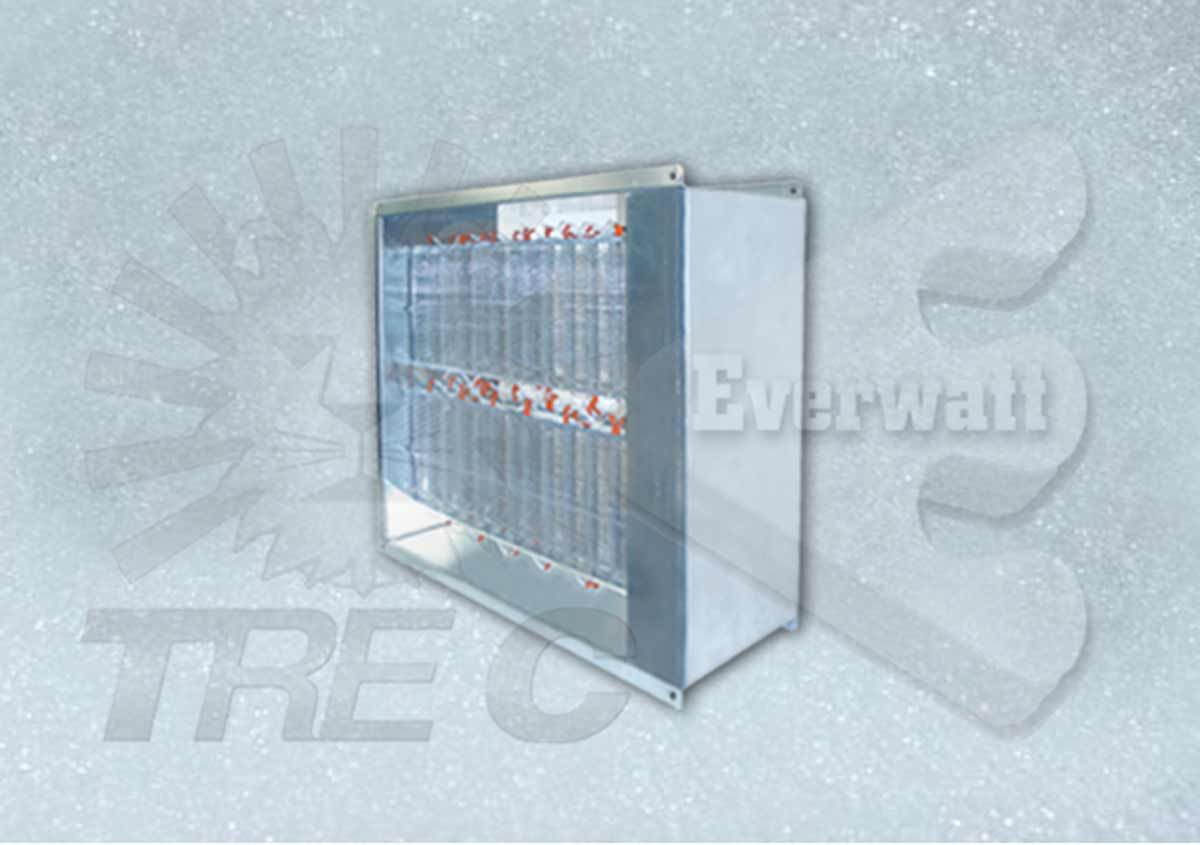

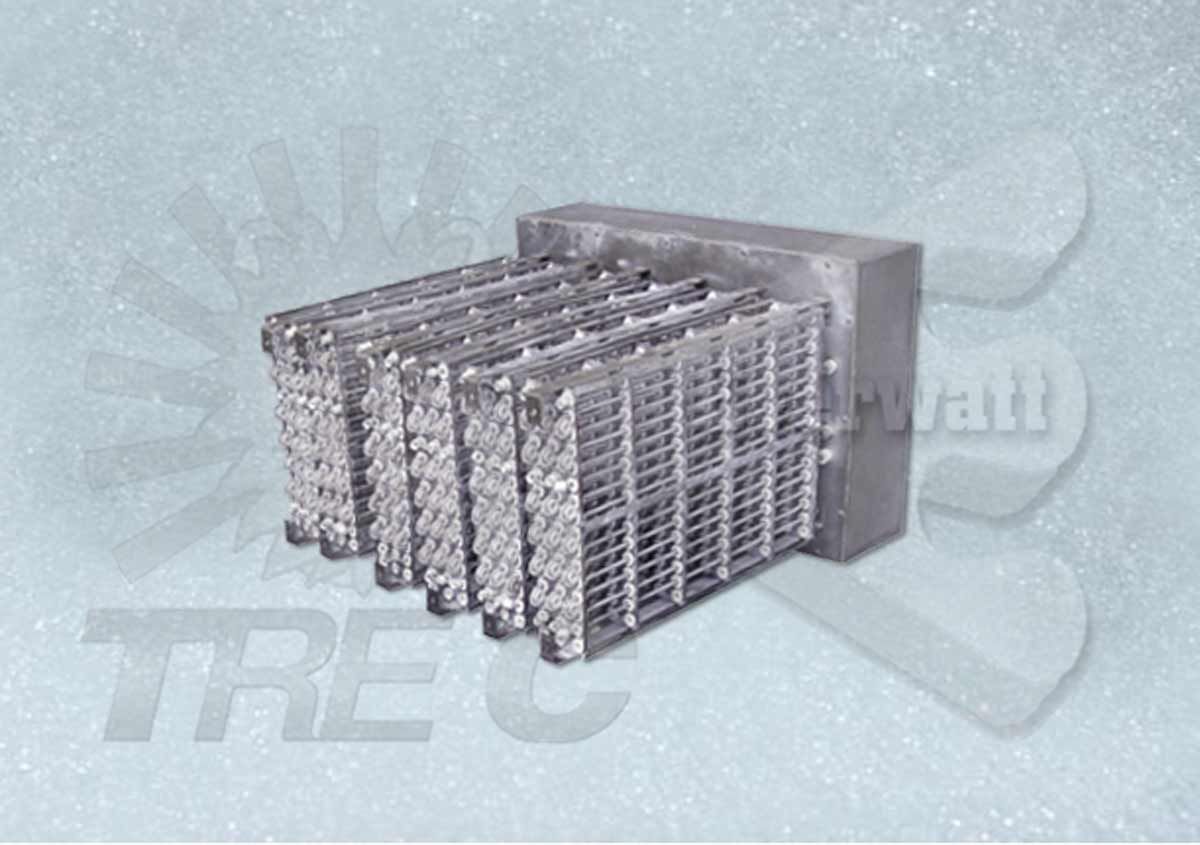

QUELQUES EXEMPLES :
