éléments chauffants électriques pour le chauffage air / gaz

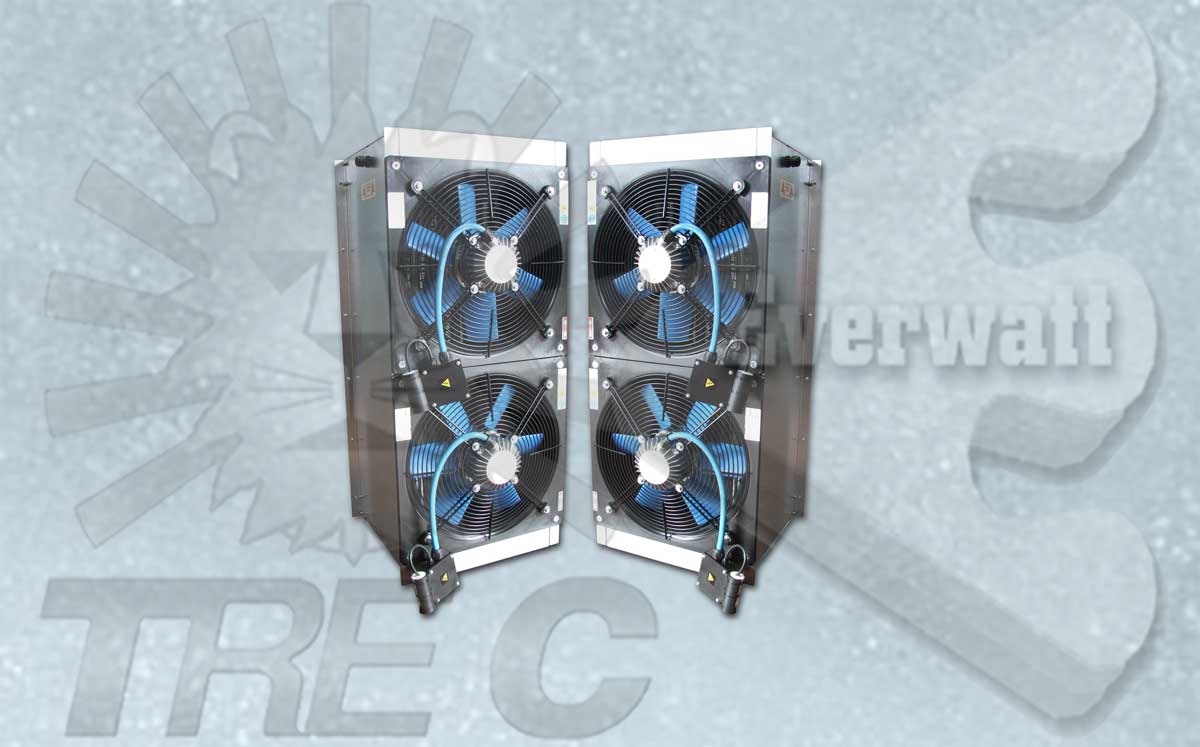

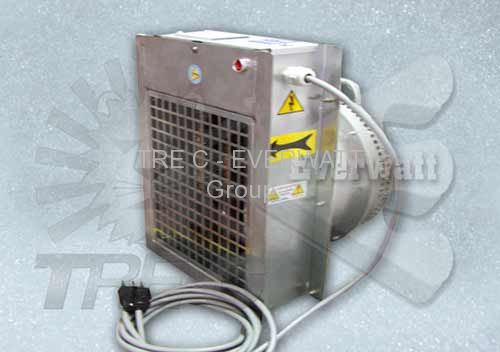

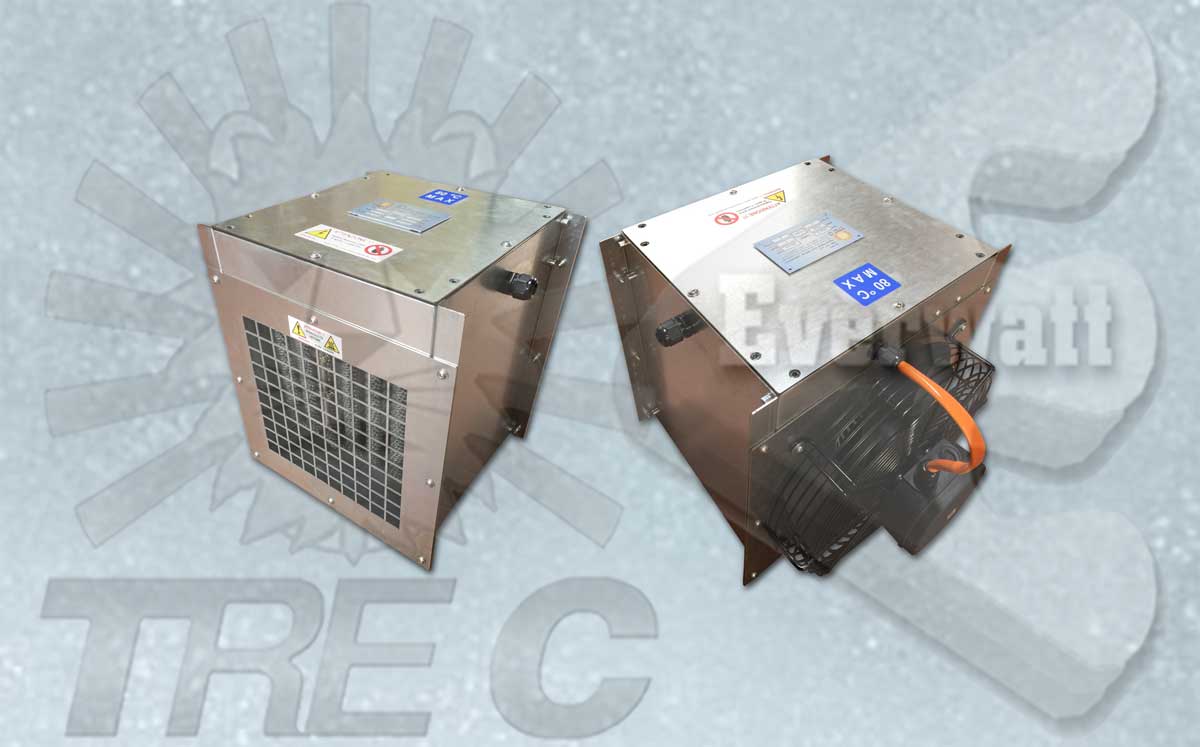

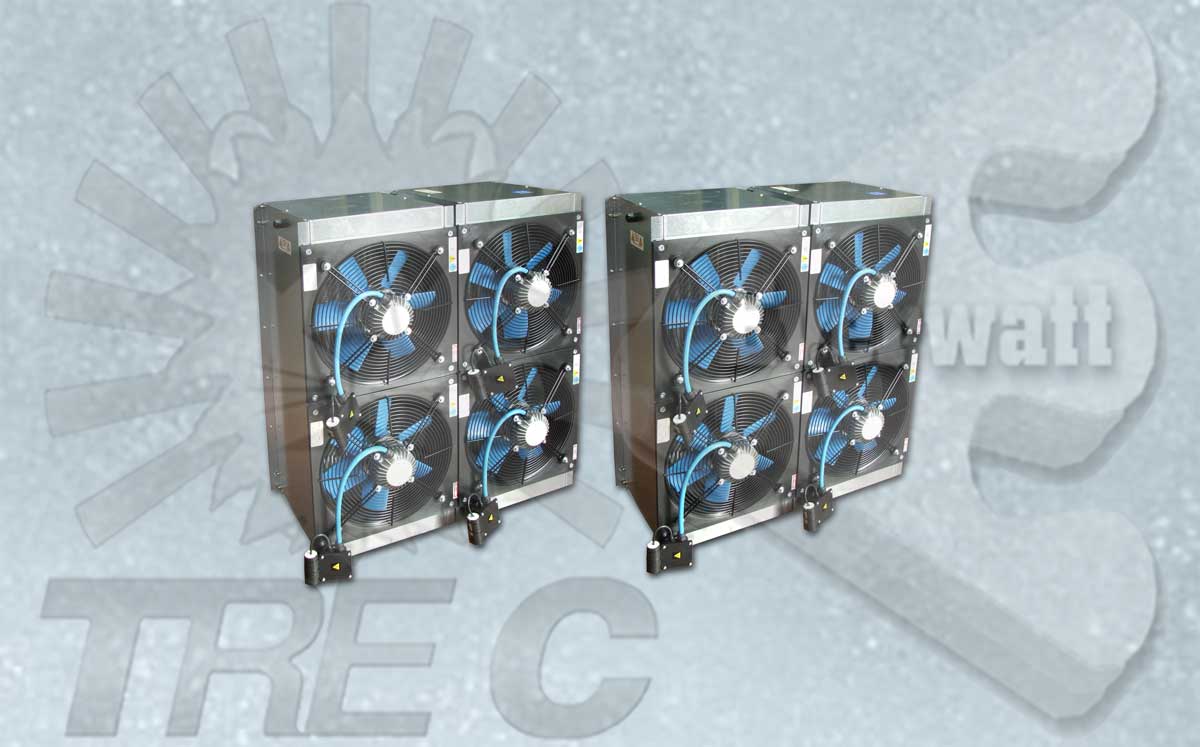

Aérothermes électriques (batteries électriques avec ventilateur)


Aérothermes électriques (batteries électriques avec ventilateur)

CARACTÉRISTIQUES GÉNÉRALES

Pour compléter notre gamme de batteries électriques de chauffage d’air, idéales pour une installation dans des CTA (Centrale de traitement d’air), sur demande du client, nous pouvons fournir des unités de chauffage d’air équipées de systèmes de ventilation.

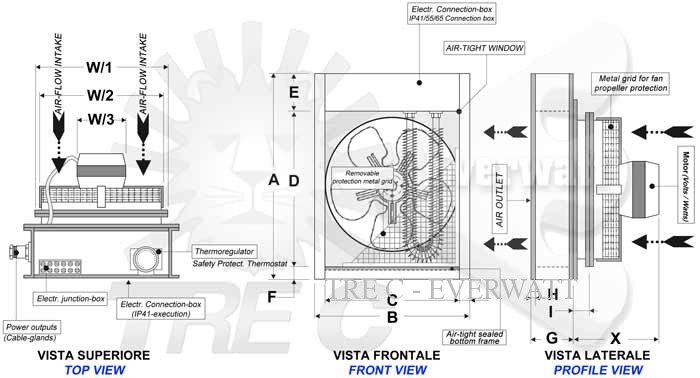

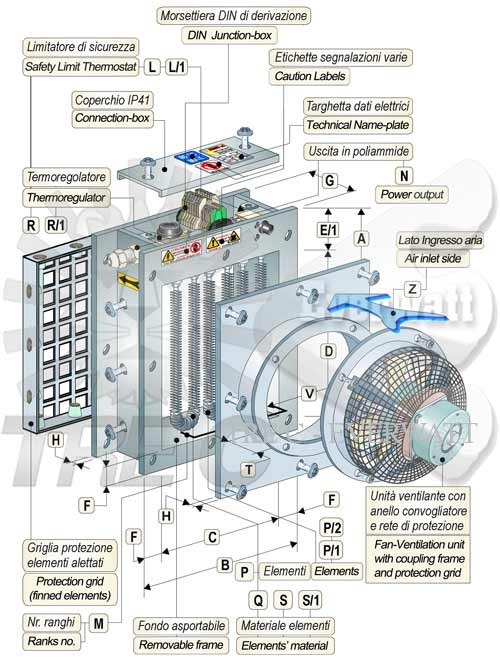

Ces unités sont installées sur le réchauffeur grâce à une structure métallique, appelée « cloche de convoyage », de manière à permettre à la palette du ventilateur d’alimenter uniformément l’entrée d’air du réchauffeur électrique (batterie électrique de chauffage), selon des paramètres techniques indispensables, dont :

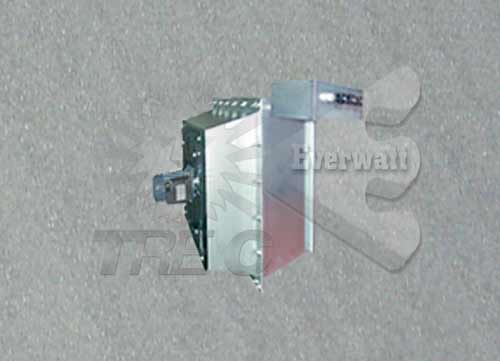

unités de chauffage d'air équipées de systèmes de ventilation

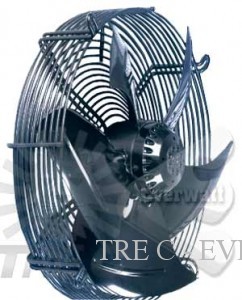

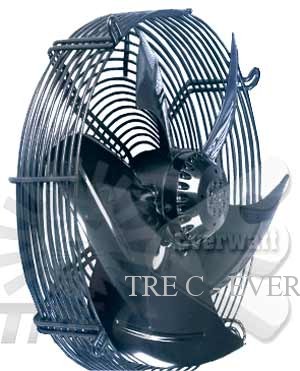

Ces systèmes de ventilation sont composés d’un moteur électrique et d’une palette de ventilation incorporée dans une structure métallique circulaire de maintien.
Nos unités de chauffage d’air (aérothermes et batteries de chauffage d’air à conduit) peuvent être équipées de ventilateurs industriels, tels que :

systèmes de ventilationsystèmes de ventilation

Le champ d’application des systèmes de ventilation installés sur notre gamme d’aérothermes munis d’un ventilateur électrique est très large, avec un débit d’air entre 120 et 250 000 m³/h, et une pression de 5 à 5 000 kgf/m², avec des moteurs avec une puissance nominale de 0,18 à 500 kW et un diamètre d’hélice (diamètre de la palette) de 160 à 1 600 mm, jusqu’à un diamètre de 2 000 mm pour les applications les plus exigeantes.

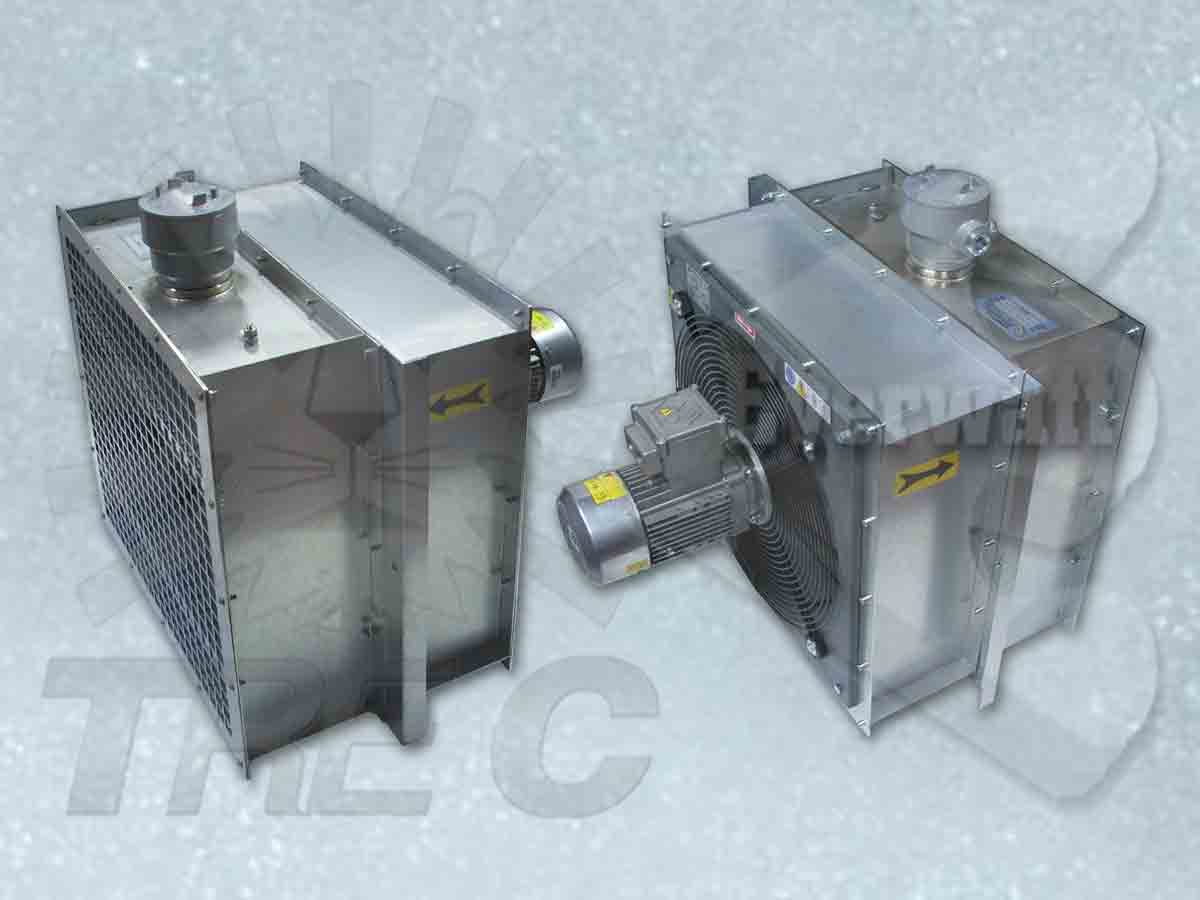

De plus, pour la réalisation de versions spécifiques (pour une utilisation à haute température, poussières abrasives, gaz inflammables et/ou nocifs, etc.), aussi bien pour le type de matériel que pour les besoins spécifiques en matière d’application et/ou de conception, des solutions adaptées sont étudiées pour satisfaire tous les besoins du client.

PRODUIT DE QUALITÉ CERTIFIÉE

Robustes et totalement fiables, nos aérothermes électriques sont fabriqués avec des moteurs électriques et des systèmes de ventilation produits par des entreprises italiennes possédant une expérience reconnue, c’est à dire des entreprises leader dans leur secteur, et dont les cycles de production sont certifiés et soumis aux contrôles techniques et dimensionnels les plus stricts et à des tests électriques dans le respect de notre système de qualité d’entreprise certifié ISO 9001, et en adéquation parfaite avec les exigences des normes européennes et internationales en vigueur.

La construction et la documentation fournie avec chaque ventilateur électrique est en effet conforme aux prescriptions de la directive « machines » 89/392/CEE, tous les ventilateurs sont certifiés « CE ».

UTILISATIONS TYPIQUES :

Les secteurs d’application de nos aérothermes électriques munis d’un ventilateur électrique de type radial ou axial, sont majoritairement destinés à de multiples applications dans des secteurs industriels variés, parmi lesquels :

Principes généraux pour la ventilation :

Le terme « ventilateur » correspond à une machine mécanique à rotation qui transmet une certaine énergie, en termes de pression totale, au fluide (flux d’air) qui la traverse. Le rapport proportionnel entre la pression de refoulement et la pression d’aspiration ne doit jamais dépasser le coefficient 1,2, qui correspond aux conditions techniques normales de l’air ( ρ = 100 000 N/m² t = 16 °C ).

La puissance totale installée dans un réchauffeur électrique d’air (kW) doit être calculée en utilisant la formule suivante :

KW = LM x (T.OUT – T.IN)

2 500

KW = SCFM x (T.OUT – T.IN)

2 500

LM = Débit d’air (en L/min)

T.IN = Température de l’air entrant (°C) (normalement égale à 20 °C)

T.OUT = Température de l’air exigée (°C) SCFM = Standard Cubic Feet per Minute = (litres par min. / 28,3)

T.IN = Inlet Air Temperature (°F) (typically 70°F)

T.OUT = Desired Exit Air Temperature (°F)

Les principaux chiffres qui caractérisent un ventilateur sont :

Débit : correspond au débit en volume ou en masse correspondant aux conditions de l’air au moment de l’aspiration. Pour une valeur donnée du débit à la température « t », la valeur, en conditions normales, est déterminée par la formule suivante :

systèmes de ventilation

QUELQUES EXEMPLES :
