CARACTÉRISTIQUES GÉNÉRALES
Batteries électriques blindées pour le chauffage de l’air (avec des éléments à ailettes et sans ailettes) dans la catégorie standard pour zone sûre, pour une application non dangereuse, sont utilisables dans d’innombrables applications industrielles et procédés pour créer des flux d’air ou de gaz à température contrôlée .
Leur conception et leur dimensionnement sont soigneusement conçus par notre bureau technique afin qu’ils puissent être facilement insérés dans des conduits de ventilation, des conduits de ventilation, des fours ou des autoclaves.
Leur miroir d’air (lumière nette), qui peut être rendu «étanche» ou «non étanche à l’air», est directement traversé par un flux d’air ou de gaz de procédé.
On peut installer à bord des éléments chauffants à ailettes ou, alternativement, des éléments chauffants tubulaires sans ailettes (où le fluide à chauffer contient des particules en suspension).
UTILISATION
Les batteries électriques standard de chauffage de l’air de tête (IP41 ou IP55) pour des applications dans une zone sûre (atmosphère non dangereuse) conviennent à l’installation dans tous les cas de traitement de l’air, à la fois stationnaire et ventilé.
Parmi les applications les plus courantes, on trouve:
- Chauffage à air pulsé forcé et naturel
- Systèmes de climatisation (HVAC et UTA – unité de traitement de l’air)
- Chambres chaudes, fours de séchage, machines d’emballage, systèmes de réduction des fumées, systèmes de séchage de l’air
- Systèmes de peinture, préchauffage des fours, chauffage dans l’autoclave.
PRODUIT DE QUALITÉ CERTIFIÉ
L’ensemble du cycle de production de batteries électriques blindées chauffées à éléments chauffants lisses ou à ailettes est soumis aux contrôles dimensionnels et aux tests électriques les plus rigoureux conformément aux normes de notre Système Qualité Entreprise certifié ISO 9001: 2015 et en pleine conformité avec les normes en vigueur CEI / EN.
Parmi les principaux tests d’essais électriques indiqués ci-dessus, ce type de produit est soigneusement testé pour la résistance d’isolement, la rigidité diélectrique, la valeur ohmique et le courant de fuite.
DONNÉES TECHNIQUES

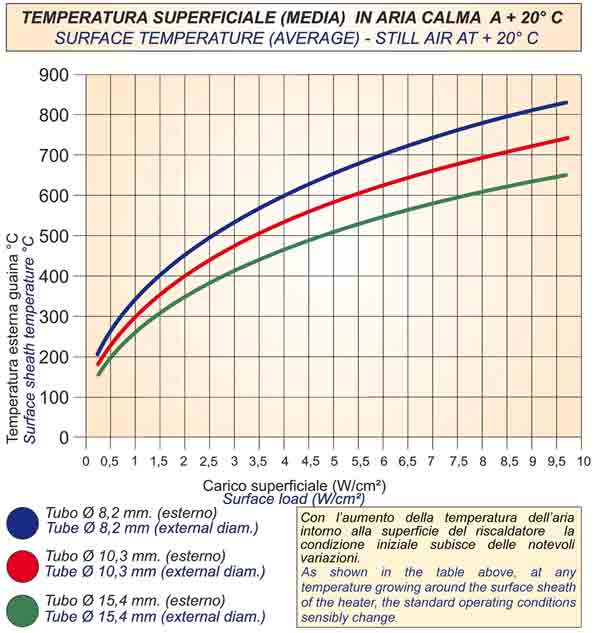

Ce type de dispositifs de chauffage électriques pour l’air sont généralement construits avec des dates puissance spécifique (W / cm²) selon qu’ils sont destinés au chauffage de l’air statique ou ventilé.
En présence d’une circulation d’air élevée, des puissances spécifiques plus élevées peuvent être atteintes, entre 3 et 7 W / cm².
Dans la conception de ce type de produit, notre service technique utilise les derniers programmes informatiques pour déterminer les dimensions et les ordinateurs de performance thermodynamique, afin d’optimiser ses performances, en tenant compte des conditions de fonctionnement de la batterie électrique elle-même.
Merci à l’expérience constructive accumulé plus de 50 années de présence sur les marchés nationaux et internationaux, dans tous les principaux secteurs industriels du monde, notre service technique et commercial offre toujours les meilleures solutions techniques et de conception, en plus des matériaux les plus aptes à ‘ application spécifique au client.
Déjà au cours de l’offre, nous nous distinguons, en ce qui concerne la concurrence nationale et internationale, en fournissant tous les détails techniques et les résultats du calcul thermodynamique, qui montre le bon dimensionnement de la batterie.
DONNÉES UTILES POUR LA PROPRIÉTÉ

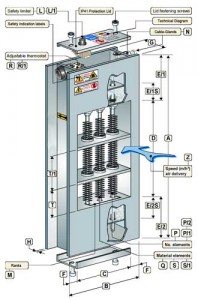

La réalisation d’une batterie électrique chauffante à air pulsé, qu’elle soit composée d’éléments chauffants à ailettes ou lisses, nécessite la connaissance de quelques données techniques essentielles à sa conception:

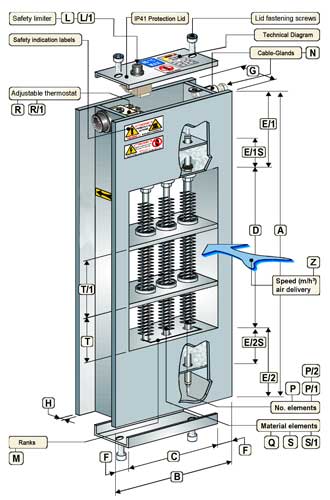

- LUMIÈRE DE FILET: Côté D x C (Surface cm²)
- FLUX D’AIR: Air soufflé par le ventilateur utilisé pour refroidir les éléments blindés (m³ / h)
- DEGRE DE PROTECTION: Protection du bornier électrique (par exemple IP41, IP55, IP65)
- STAGES: Partialisation de la puissance totale installée
- TENSION D’ALIMENTATION: Tension d’alimentation de la batterie électrique, monophasée et triphasée et le type de tension appliquée (Volts / 1Ph ou Volts / 3Ph.)
- PUISSANCE NOMINALE: Puissance totale installée à bord de la batterie électrique blindée (kW)

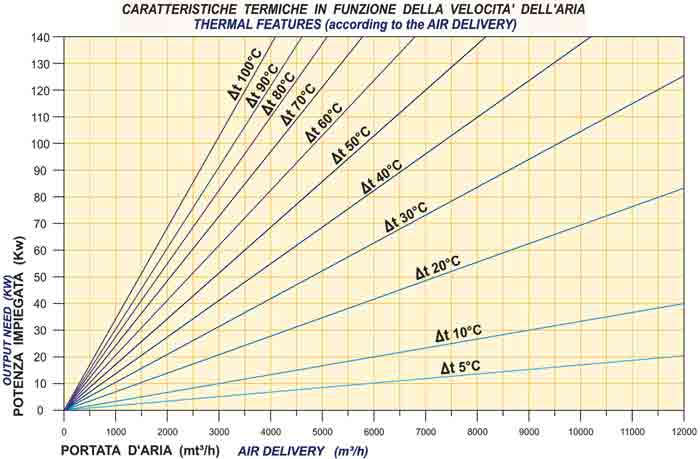

- SAUT THERMIQUE: Différentiel entre la température de l’air d’entrée et la température de l’air de sortie (Delta T en ° C)
- PERTE DE CHARGE: Différence de pression entre l’entrée et la sortie d’air (mm H2O)
TYPE D’EXÉCUTION

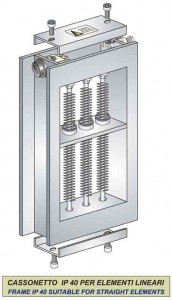

Les batteries électriques blindées peuvent être de deux types:

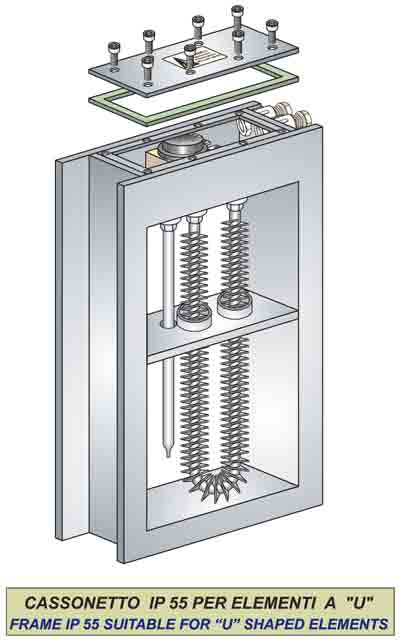

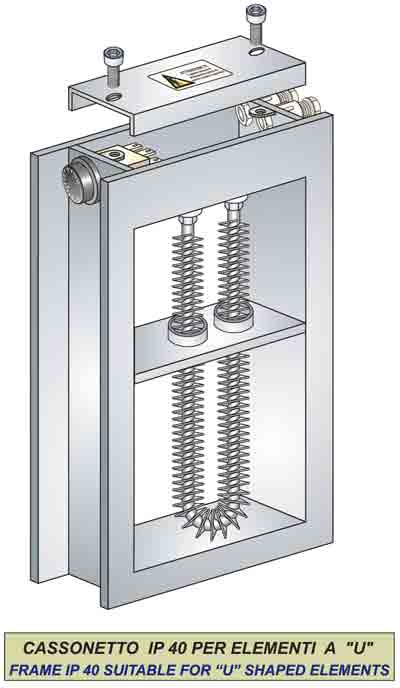

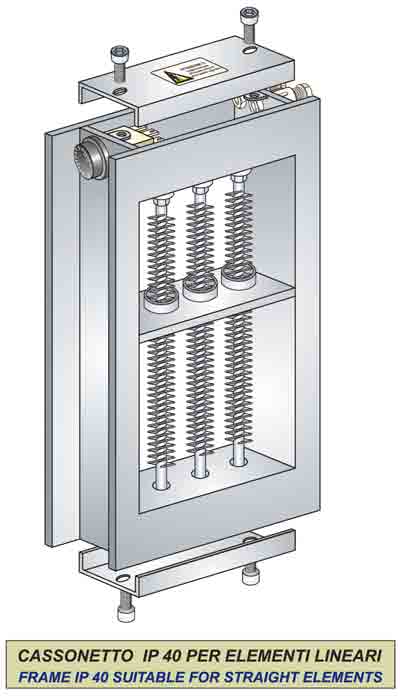

- “Canal” (pour les canaux de ventilation)

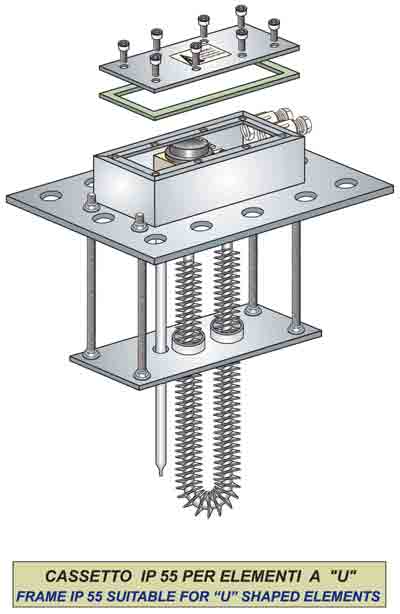

- “Tiroir” (couplé avec une bride pour la connexion au système)

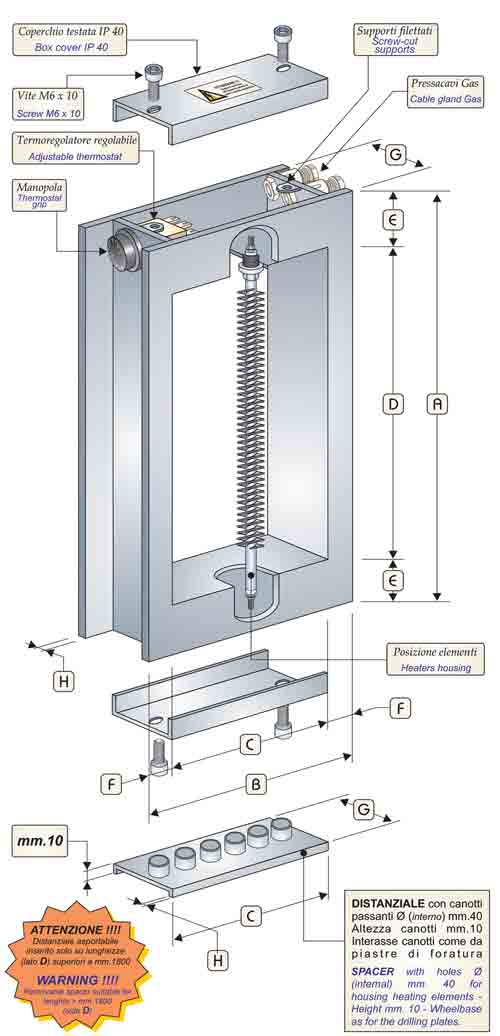

Dans les deux cas, les éléments chauffants installés à bord sont montés par des douilles filetées, de manière à faciliter la maintenance ou toute opération de remplacement d’une partie des éléments endommagés.
La porte inférieure rivetée est facilement amovible et permet une extraction facile des éléments.
Chaque appareil de chauffage est équipé d’une sécurité (si nécessaire par le client) qui limite la température de la gaine en cas de surchauffe de la température de surface des éléments chauffants, pour éviter d’endommager le chauffage ou le système sur lequel il est installé. Selon le type de processus requis, notre bureau technique suggère l’adoption du dispositif de thermocontrôle le plus approprié (thermostat de contrôle, thermostat de sécurité, thermocouple J ou K ou thermomètre à résistance PT100).
Sur demande, il est également possible de réaliser les convoyeurs de liaison entre le conduit d’air et les sections d’entrée et de sortie de la batterie.
BATTERIES ÉLECTRIQUES BLINDÉES STANDARD AU CATALOGUE
En présence d’applications sans besoins de chauffage particulièrement complexes, où il exige des termes réduits de livraison, nous avons un entrepôt d’éléments à ailettes et lisse dans le catalogue de type de variable standard puissance, matériau de la gaine et pliage (droite, en forme de U ou M), soit pour le chauffage de l’air statique ou mobile, pour l’installation sur des structures métalliques en acier au carbone ou en acier inoxydable pour la finition IP41 ou IP55 pour une livraison rapide.
CARACTÉRISTIQUES GÉNÉRALES
Les batteries électriques blindés sont conçus pour être facilement installé à l’intérieur des conduits de ventilation et de conditionnement d’air pour le flux d’air direct au chauffage par convection naturelle ou forcée. Notre production standard et la finition de ces produits excellent en termes de matériaux de qualité qui sélectionnent soigneusement au sein de notre cycle de production, tant en termes de fiabilité et de rapport qualité-prix.
En 50 ans de production, notre marque de l’entreprise a fait un espace prestigieux dans la production d’appareils de chauffage électriques et des batteries électriques destinés à l’installation de machines de traitement de l’air et de l’équipement de production des noms les plus célèbres dans le panorama mondial des fabricants d’équipement HVAC et UTA.
QUELQUES EXEMPLES:
