Description générale
Les batteries électriques pour le chauffage d’air avec tête des raccords électriques certifiée ATEX sont des réchauffeurs généralement utilisés dans des conditions de pression limitée (inférieure à 0,2 bar) et en circulation forcée.
Elles sont constituées de bancs d’éléments chauffants (à ailettes ou sans ailettes), spécifiquement conçus et dessinés pour offrir des performances élevées et, en même temps, un échange thermique élevé.
La température de sortie (du flux d’air traité thermiquement), la densité en surface (W/cm ²), ainsi que le type de fluide et la vitesse du fluide (air ou gaz) en mètre par seconde (m/s) sont les variables qui, conjointement, déterminent la température des éléments installés sur la batterie.
Pour garantir la conformité de ces produits à installer dans des environnements dangereux et à risque de déflagration, les raccords électriques sont placés et hermétiquement protégés dans un ou plusieurs des boîtiers des raccords électriques ou dans des têtes pour une utilisation en atmosphère explosive.
Les batteries électriques ATEX à tête antidéflagrante sont généralement utilisées dans des conditions de basse pression (< 0,2 bar) et en circulation forcée. Les éléments chauffants blindés installés dans ces réchauffeurs spécifiques sont conçus et placés selon un schéma précis, de manière à optimiser l’échange thermique.
La température de surface des éléments dépend de la température de sortie requise par l’application spécifique et de la charge de surface de celle-ci (W/cm²) ainsi que, naturellement, du type de fluide à chauffer et de sa vitesse, mesurée en mètres par seconde (m/s) ou en kilogrammes/heure (kg/h).
La tête des raccords électriques est la zone la plus sollicitée par la dangereuse application à laquelle ces réchauffeurs sont soumis. Chaque batterie électrique à tête antidéflagrante peut avoir une ou plusieurs têtes certifiées ATEX et est donc adaptée pour une utilisation en atmosphère explosive.
Nous sommes capables de réaliser des batteries électriques antidéflagrantes à tête certifiée ATEX (certifiées pour une utilisation en atmosphère explosive Eex-de, Zone 1 e 2 – II2G/D ATEX) certifiées CE, réalisées tout en respectant les récentes normes CEI et CENELEC.
Ce type de réchauffeur électrique est réalisé avec des matériaux de haute qualité comme l’acier au carbone, l’acier inoxydable AISI-304, AISI-321, AISI-316 et Incoloy800 (tube des éléments chauffants) et en acier galvanisé FeZn ou en acier inoxydable AISI-304/316, uniquement pour la structure du châssis pour la disposition des éléments et la tête de protection des contacts électriques IP65-IP66, et les entrées d’alimentation des étages de puissance et des dispositifs de thermorégulation (type NPT ou GAZ).
Utilisations typiques
- Chauffage et climatisation, chauffage de bâtiments et d’immeubles dans des environnements avec des activités dangereuses
- Installations de conditionnement dans des lieux d’installation potentiellement dangereux et pour une utilisation dans des environnements de travail dangereux
- Chauffage de produits et/ou de fluides considérés dangereux, par exemple de l’air ou du gaz (argon, azote) de procédé, c’est à dire utilisés dans des procédés industriels situés dans des zones dangereuses.
PRODUIT DE QUALITÉ CERTIFIÉE
L’ensemble du cycle de production des batteries électrique de chauffage ATEX est soumis aux contrôles les plus stricts par les organes de contrôle qui réalisent, à une fréquence définie, des contrôles rigoureux conformément aux normes ATEX. De plus, ce type de produit est soigneusement soumis à des tests de résistance d’isolement, de rigidité électrique, de la valeur ohmique et du courant de fuite dans le cadre d’une organisation d’entreprise certifiée ISO 9001:2015 et conformément aux normes en vigueur CEI/EN (normes EN60079-0:2012, EN60079-0:2012/A11:2013, EN60079-1:2007, EN60079-31:2015-05).
DONNÉES TECHNIQUES
Lors de la conception de ce type de produit, notre bureau technique utilise des programmes informatiques d’avant-garde pour établir leurs dimensions et des calculateurs thermodynamiques des performances, afin d’optimiser les performances, compte tenu des conditions de fonctionnement de la batterie électrique.
Grâce à l’expérience accumulée pendant 50 ans en matière de fabrication, sur le marché national et international, dans tous les principaux secteurs industriels de l’économie mondiale, notre bureau technique et commercial offre toujours les meilleures solutions techniques et de design, ainsi que les matériaux les plus adaptés à l’application spécifique du client.
Nous nous distinguons dès le devis, par rapport à la concurrence nationale et internationale, en fournissant tous les détails techniques et les résultats du calcul thermodynamique, qui démontrent le bon dimensionnement de la batterie.
DONNÉES UTILES POUR LA CONCEPTION

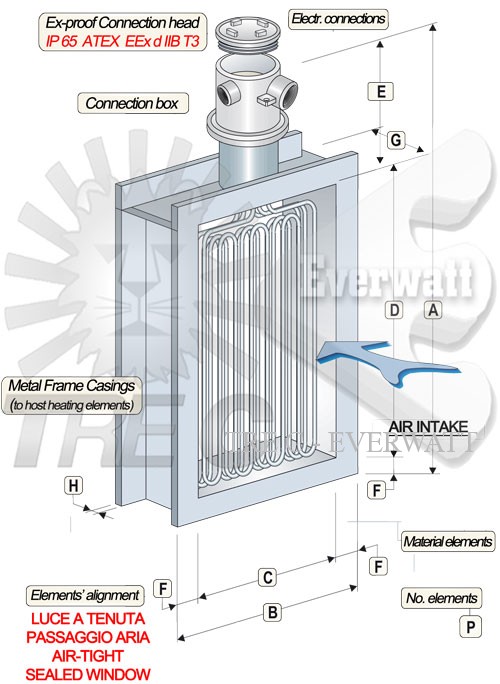

La réalisation d’une batterie électrique blindée pour le chauffage d’air, qu’elle soit composée d’éléments chauffants à ailettes ou lisses, requiert la connaissance de certaines données techniques essentielle pour sa conception :
TYPE DE FLUIDE : GAZ ou AIR
Codification ATEX pour ENVIRONNEMENT DE TRAVAIL (utilisation interne ou externe, en présence d’agents atmosphériques). La partie des raccords électriques est placée à l’intérieur de boîtiers ou de têtes standard en acier au carbone ou en acier inoxydable IP65/IP66, classées comme têtes contre les explosions certifiées ATEX Ex-de IIB et IIC pour une classe de temp. T1-T6 II2G-ATEX pour une utilisation en atmosphère explosive (II2D Ex-tD A21 IP6X TX).
TEMPÉRATURE DE FONCTIONNEMENT
- PORTÉE LIBRE : Côté D x C (superficie cm²)
- DÉBIT AIR : Air soufflé par le ventilateur utilisé pour le refroidissement des éléments blindés (m³/h)
- DEGRÉ DE PROTECTION : Protection étanche IP65 ou IP66
- STADES : Découpage de la puissance totale installée
- TENSION d’ALIMENTATION : Tension d’alimentation de la batterie électrique, monophasé ou triphasé, et type de voltage appliqué (V 1 Ph ou V 3 Ph)
- PUISSANCE NOMINALE : Puissance totale installée sur la batterie électrique blindée (kW)
- ÉCART THERMIQUE : Écart entre la température de l’air entrant et la température de l’air sortant (Delta T en °C)
- PERTE DE CHARGE : Écart de pression entre l’air entrant et sortant (mm H2O)
| Classe de température ATEX |
| ‘T6′: 85°C | ‘T5′: 100°C | ‘T4′: 135°C | ‘T3′: 200°C | ‘T2′: 300 | ‘T1′: 450°C |
| Lg. zone froide |
A |
B |
A |
B |
A |
B |
A |
B |
A |
B |
A |
B |
| 300 mm |
T6 |
X |
T4 |
X |
T3 |
X |
T3 |
X |
T2 |
X |
T2 |
X |
| 250 mm |
T6 |
X |
T4 |
X |
T3 |
X |
T3 |
X |
T2 |
X |
T2 |
X |
| 200 mm |
T6 |
X |
T4 |
X |
T3 |
X |
T3 |
X |
T2 |
X |
|
– |
| 150 mm |
T6 |
X |
T4 |
X |
T3 |
X |
|
– |
|
– |
|
– |
| 100 mm |
T6 |
X |
T4 |
X |
T3 |
X |
|
– |
|
– |
|
– |
| 0 mm |
T6 |
X |
|
– |
|
– |
|
– |
|
– |
|
– |
| Température de travail |
0°C |
100°C |
150°C |
200°C |
250°C |
300°C |
Legenda:
A=Classe de température
B=Asiento a prueba de temperatura Asiento a prueba de temperatura |
(X)= Oui |
(–)= Non |
|
TYPE D’EXÉCUTION
Batterie électrique chauffante ATEX IP650. Chaque batterie électrique de chauffage est munie d’une sécurité (si demandée par le client) qui limite la température de la gaine en cas de surchauffe de la température de surface des éléments chauffants, afin d’éviter des dommages sur le réchauffeur ou sur l’installation sur laquelle elle est installée. Selon le type de procédé demandé, notre bureau technique suggère l’adoption du dispositif de thermocontrôle le plus adapté (thermostat de contrôle, thermostat de sécurité, thermocouple J ou K ou thermorésistance PT100). De plus, il est également possible d’équiper la batterie électrique de chauffage d’air d’un dispositif SCR ou d’un thyristor de puissance à relier au panneau de contrôle et de systèmes de contrôle.
PANNEAUX ÉLECTRIQUES ATEX pour le contrôle de BATTERIES ÉLECTRIQUES ATEX
Sur demande du client et selon les exigences du dispositif sur lequel sera installé la batterie électrique ou la série de batteries électriques de chauffage d’air fabriquées chez nous, nous réalisons des panneaux de contrôle électriques ATEX en présence de zones classées Zone 2 et Zone 1, certifiées EExp, avec différentes fonctions pour le contrôle de nos réchauffeurs. Ces panneaux peuvent être installés aussi bien à l’intérieur qu’à l’extérieur ; équipements complets dans les moindres détails et caractéristiques techniques, aussi bien en matière de contrôle de la puissance que de contrôle du procédé.
Notre grande expérience acquise dans le secteur du chauffage électrique nous a permis de concevoir, de créer et d’optimiser des solutions efficaces pour le contrôle du procédé dans différents secteurs d’application, comme le gaz et le pétrole dans plusieurs pays même hors-UE, aussi bien pour l’installation dans des zones sécurisées qu’en atmosphère explosive (zone 1 et zone 2), en fournissant également à nos clients la mise en service grâce à notre personnel hautement spécialisé.
Nous indiquons ci-après quelques-unes des fonctionnalités les plus importantes que nous pouvons fournir sur nos panneaux électriques :
- Panneaux électriques ATEX de différentes dimensions selon les dispositifs de contrôle à installer sur le dispositif, également pour un contrôle à distance, adaptés pour une utilisation intérieure et extérieure.
- Panneau-armoire étanche de rangement en acier au carbone ou en acier inoxydable peint en RAL 7032 avec un indice de protection IP 65 / IP66, pour une installation fixe ou mobile, au sol ou murale.
- Boucle de régulation, également de type « cascade control »
- Diagnostic interne, interface d’alarme, témoins de fonctionnement et témoins d’alarme supplémentaires
- Tableau de contrôle avec boutons de démarrage/arrêt et autres commandes entièrement câblées, borniers, etc.
- Commande de régulation externe par API/DCS ; la plupart de nos applications se basent sur des systèmes de contrôle API avec échange de données à DCS par bus de terrain
- Système de ventilation/refroidissement. Sur demande, il est possible d’équiper votre panneau électrique d’une ou de plusieurs unités supplémentaires de refroidissement et/ou dissipateurs de chaleur externes
- Contrôle avec charge réduite et photographie de l’onde de sortie
- Dispositifs de contrôle de la température de fonctionnement (thermomètres analogiques et numériques)
- Gammes de puissance de quelques kW à plusieurs MW (par exemple panneaux de contrôle pour une puissance totale jusqu’à 5 ou 6 Mégawatt), également composées de plusieurs modules reliés en série
- Tensions jusqu’à 690 V
- Contrôle de la puissance de sortie complète par un système de contrôle SCR ou de type mixte
Sur demande, il est également possible de munir le panneau électrique de modulateurs de puissance analogique 6 A – 70 V monophasés à commande manuelle, incorporés dans un boîtier IP56 ou dans des relais statiques numériques avec possibilité de commande sur place ou à distance. Il s’agit de groupes statiques de puissance (thyristors ou SCR) monophasés ou triphasés, fournis avec ou sans dissipateur, dans la plage avec un signal de 0-10 V – 16 A, ou jusqu’à 160 A et 250 A.
Nous sommes également capables de fournir des applications SIL2 et SIL3 sur certaines chaînes de contrôle

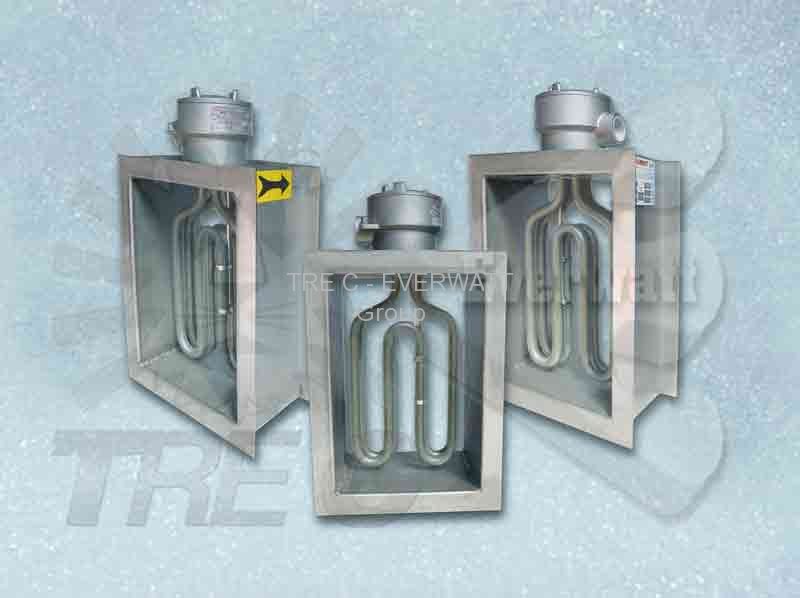

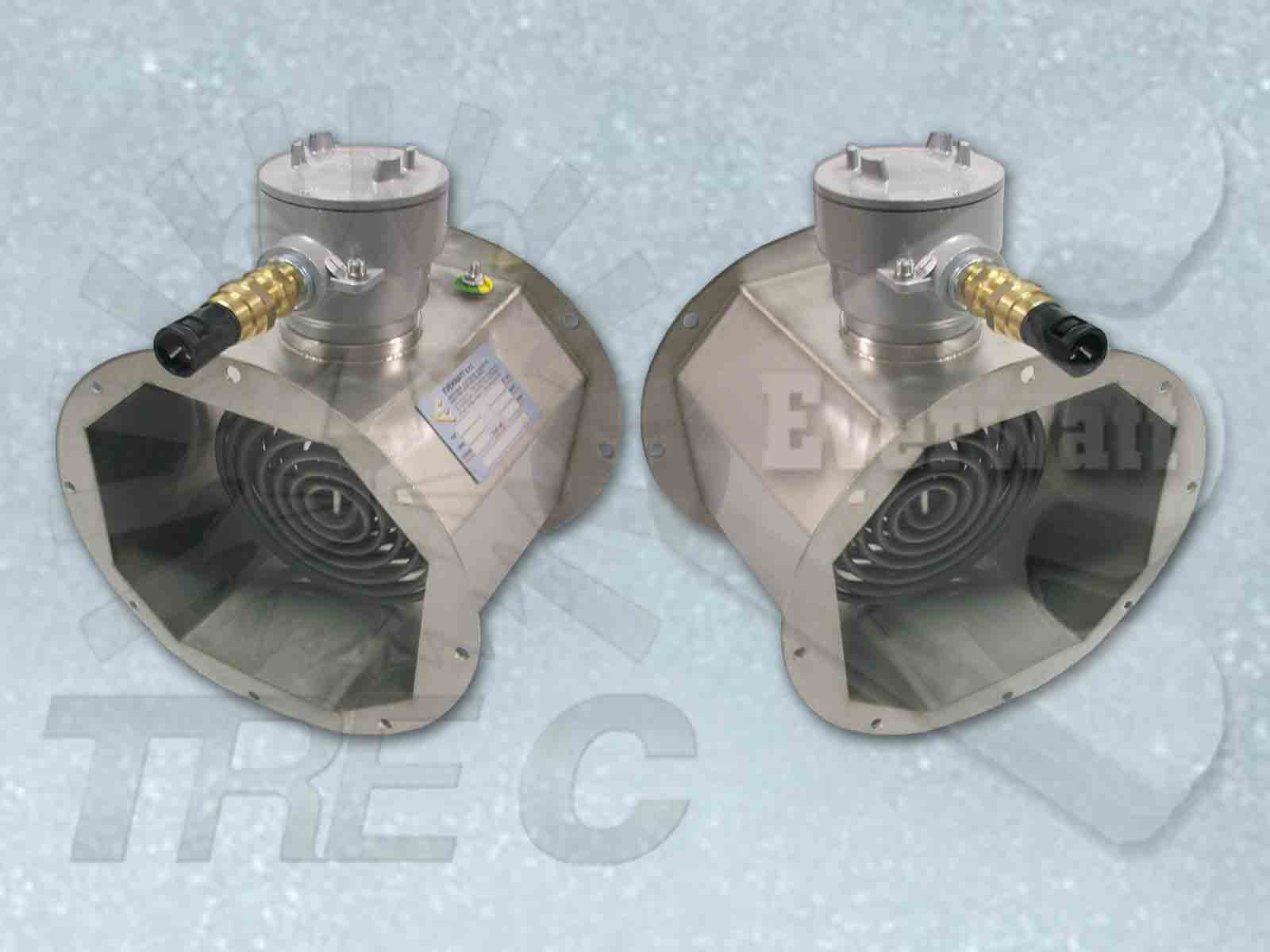

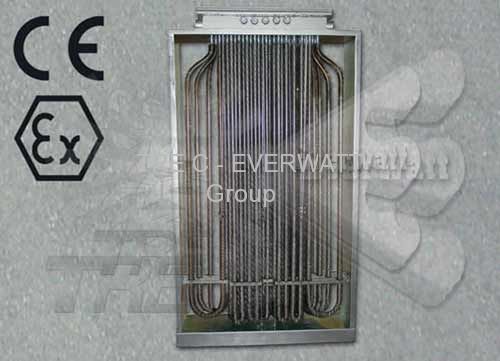

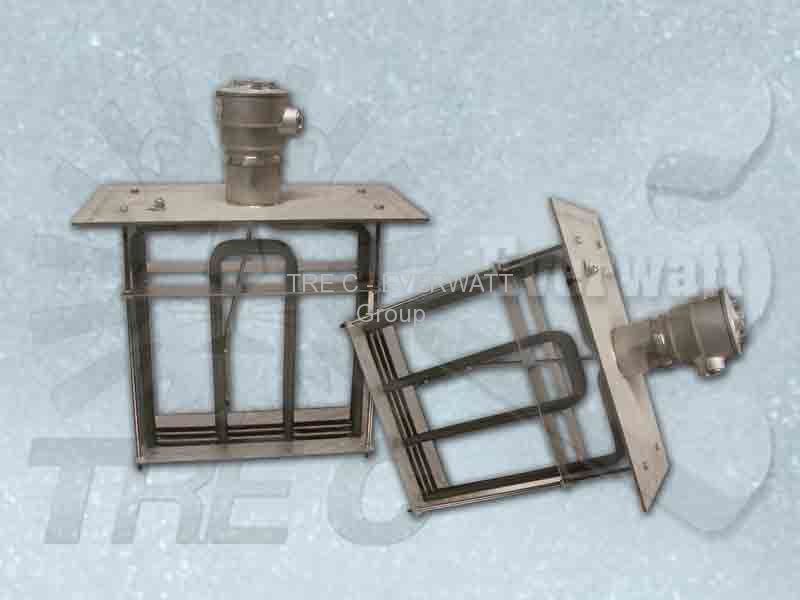

QUELQUES EXEMPLES :
