Thermomètres à résistance platine PT100


Thermomètres à résistance platine PT100

Caractéristiques générales

Les thermo-résistances PT100 (communément appelées «sondes PT100») sont des éléments thermosensibles adaptés à la mesure de la température, compte tenu de leur sensibilité, de leur précision et de leur fiabilité particulières.

Disponibles dans n’importe quelle forme, taille et matériau, les sondes PT100 sont couramment utilisées dans tous les domaines d’application où la température de travail maximale est ≤650°C (1200°F).

AVANTAGES:

Données techniques

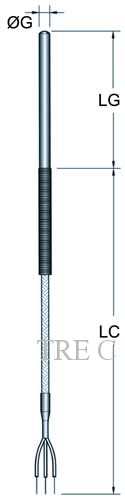

Un type standard de sonde PT100 concerne une thermo-résistance cylindrique avec gaine en AISI304, adaptée à la mesure des températures et réglementations générales. Ce modèle présente la sortie du câble de la gaine protégée par un ressort en acier inoxydable, à l’intérieur duquel un ou deux éléments sensibles peuvent être logés, dont la connexion peut être soit 2,3 ou 4 fils (seulement avec un élément sensible ).

Thermomètres à résistance platine PT100Thermomètres à résistance platine PT100Thermomètres à résistance platine PT100





Température de fonctionnement Varie selon le modèle en fonction du type de câble
Exactitude / précision de mesure selon les règles EN60751 Clase A, B o AA
Type d’exécution standard
Le type de modèle (échelle de température) / Type de câble 0/400°C, -40/+200°C, -50/+240°C, -20/+105°C
Nombre d’éléments sensibles Simple ou Double
Type de capteur PT 100, PT1000, Ni 100, PTC 1 kOhm 25°C, NTC 10 Kohm 25°C
Type de connexion a 2 fils, a 3 fils ou a 4 fils
Diamètre du revêtement (OG) Ø 4 – 6 – 8 mm ou autre client spécifique
Matériel de couverture AISI304, AISI316
Longueur d’immersion (LG) 30, 50, 100, 200 ou autre client spécifique
Longueur de l’extension (si elle existe)(LC) qui sera spécifié dansdm
Connexion filetée (le cas échéant) G. 1/8″, 1/4″, 3/8″, 1/2″

Les thermorésistances PT100 peuvent également être livrées complètes avec une tête de raccordement pour des mesures générales et des réglages sur des systèmes. Ils sont fixés au moyen d’un raccord fileté soudé directement sur la gaine (fixe) ou au moyen d’une bride spéciale de compression ou de bride coulissante. La connexion électrique est réalisée à l’intérieur de la tête de connexion au moyen d’un bornier en céramique. Sur demande, ils peuvent être alimentés alternativement avec une sortie analogique 4-20 mA.

Température de fonctionnement Variable basée sur le modèle
Précision / précision de la mesure conformément à la réglementation EN60751 classe A, B ou AA
Type d’exécution (degré de protection) minimum IP54
Connexions électriques M20x1,5
Nombre d’éléments sensibles Simple ou Double
Type de capteur PT 100, PT1000 ou PT 100 avec sortie analogique 4-20 mA
Type de modèle (échelle de température) -80/+600°C, -200/+850°C, -80/+250°C ou Percé -40/+500°C
Type de lien 2 fils, 3 fils, 4 fils (uniquement avec un élément sensible simple)
Diamètre de la gaine (ØG) Ø 6 – 8 – 10 – 12 mm
Matériau de la gaine AISI304, AISI316
Longueur d’immersion (LG) 50, 100, 200 ou plus selon les spécifications du client
Tête de connexion (si présente) IP45, IP54, IP65 ou IP65 Aluminium ATEX Eexd IIC T6
Longueur de l’extension (si présente) (LC) 50, 100, 150 mm
Connexion filetée (si présente) G. 1/8 “, 1/4”, 3/8 “, 1/2”

Les paramètres techniques nécessaires à la conception et à l’identification du modèle PT100 le mieux adapté aux besoins du client sont:

CONTRÔLE DE QUALITÉ

Toutes nos thermorésistances PT100 sont soigneusement soumises aux tests de qualité et de sécurité les plus rigoureux, au moyen de machines automatiques et en pleine conformité avec les réglementations et réglementations internationales en vigueur.

Fabriqué selon les normes internationales EN60751, sur la base de laquelle le platine est utilisé avec le coefficient de température alpha = 3 851E-03,
les thermomètres à résistance de platine (thermomètres à résistance de platine) peuvent être construits alternativement selon les spécifications du client selon d’autres normes telles que, par exemple, JIS C 1604, etc …

La norme EN 60751 fournit des thermomètres à résistance de valeur nominale à 0 ° C (Ro) entre 5 et 1000 ohms; cependant, les valeurs les plus couramment utilisées sont 100 ohms, 500 ohms et 1000 ohms.
La relation qui lie la résistance à la température t ° (Rt) et la résistance à 0 ° (Ro) est la suivante:

dans la gamme de 200 ° C / 0 ° C –> Rt = Ro [ 1+At+Bt²+C ( t-100 ) t³ ]
dans la gamme de 0 ° C / 850 ° C –> Rt = Ro ( 1+At+Bt² )

où: A = 3,9083 E-03 / B = -5,775 E-07 / C = -4,183 E-12

Les classes de précision des thermomètres à résistance de platine sont référées à la température et sont donc normalisées:

Clase AA = 0,1+0,0017* | t | (°C)
Clase A = 0,15+0,002* | t | (°C)
Clase B = 0,3+0,005 | t |  (°C)
Clase C = 0,6+0,01 | t |  (°C)

Les plages de température de validité des classes de tolérance ci-dessus sont indiquées dans le tableau ci-dessous.
Tous les thermomètres à résistance ayant une classe de tolérance supérieure à B doivent avoir une configuration à trois ou quatre fils.

QUELQUES EXEMPLES:
