Caractéristiques générales
Comme une alternative viable aux radiateurs électriques traditionnels, des radiateurs électriques monotube pour le chauffage de fluides (eau, huile, naphta, etc.) sont réalisés avec un boîtier blindé (tuyau) en acier inoxydable AISI 316L, à l’intérieur duquel est inséré un champ thermique qui, en fonctionnement, peut atteindre même des températures de travail particulièrement élevées très proches de 800 ° C.

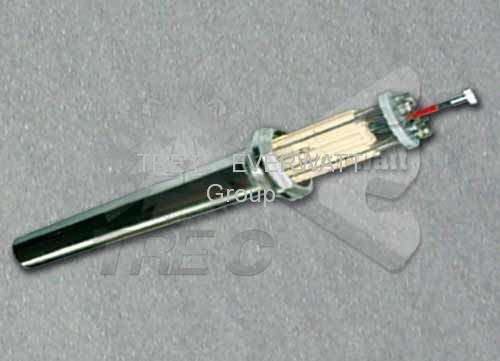

Cette application est particulièrement réussie lorsqu’il est nécessaire d’effectuer son remplacement complet sans avoir besoin de vider le réservoir ou le réservoir du fluide qui y est contenu; en effet, pour les besoins de maintenance de l’appareil de chauffage qui comportent un changement, il est possible de retirer facilement du manteau respectif sans le retirer complètement du réservoir, soit à extraire uniquement le champ thermique dans son intérieur.
L’installation et le remplacement du champ thermique et / ou du chauffage complet à un seul tuyau doivent nécessairement être effectués horizontalement, normalement près du fond du réservoir ou du réservoir.
Grâce à ses caractéristiques techniques et à la qualité des matériaux utilisés, ce type de chauffage peut facilement être utilisé dans divers secteurs, y compris les secteurs chimique et alimentaire.
Description

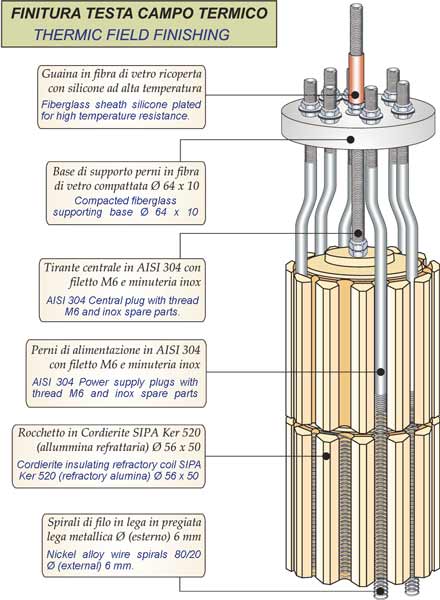

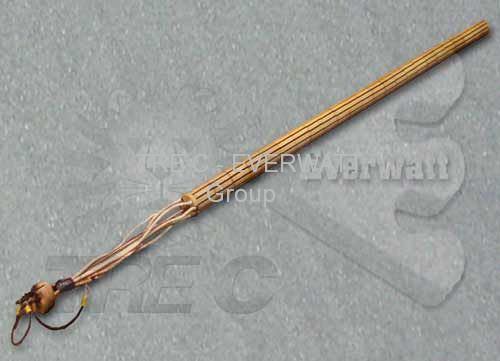

La résistance monotube possède en son sein une ou plusieurs résistances de fils (bobines résistives), montées sur des corps fendus c.d. bobines en matériau céramique de haute qualité (cordiérite KER520 ou supérieure) avec un excellent degré d’isolation électrique et une résistance mécanique satisfaisante.
Les spirales de fil résistif qui traversent les rainures des bobines de céramique sont faites avec des fils fins d’alliages d’acier, résistants aux températures élevées et conçus pour assurer un transfert thermique optimal vers la gaine tubulaire externe et, indirectement, au fluide.

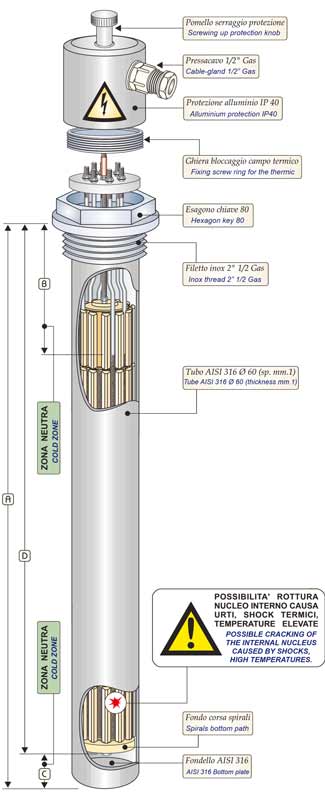

La gaine extérieure (manteau) est construite avec un tube fait d’un matériau qui le rend résistant aux diverses combinaisons moléculaires des fluides à chauffer. Le matériau le plus utilisé pour ce type de chauffage est l’acier inoxydable AISI 316.

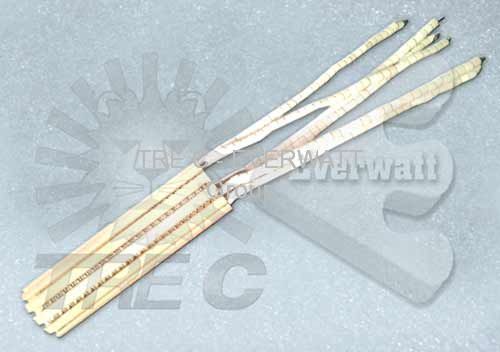

Le noyau interne (appelé champ thermique) opère dans des conditions particulièrement délicates, avec une température interne, notamment à des charges surfaciques plus élevées, voisine de 800 ° C.
Pour cette raison, il est conseillé d’utiliser un chauffe-tubes avec une faible densité de surface (W / cm2) et à se doter d’une régulation de température efficace avec bulbe capteur positionné très près de la gaine extérieure, ou à adopter des dispositifs de chauffage monotube équipé d’un capteur interne , capable de détecter la température centrale et de prolonger sa durée de vie, réduisant ainsi le risque de surchauffe.
Quelques utilisations
Chaque fois que le chauffage est immergé horizontalement, avec une distance minimale du fond du réservoir et des autres appareils de chauffage moin de ou egal a 150 mm.
- Traitement thermique des fluides dans des réservoirs / réservoirs, des denrées alimentaires ou des fûts de stockage).
PRODUIT DE QUALITÉ CERTIFIÉ
Le cycle de production complète de nos appareils de chauffage monotube pour une immersion dans les fluides est soumis aux plus stricts contrôles dimensionnels et des tests électriques conformément à la réglementation de notre Système Qualité ISO 9001: 2015 et en pleine conformité avec les exigences des normes applicables IEC / FR.
CHAUFFE-MONOTUBE STANDARD:
Nous produisons tous les types de chauffages monotube de taille, de puissance et de finition selon les spécifications du client.
Pour les versions standard, nous stockons une variété de modèles avec des caractéristiques techniques standard pour une livraison immédiate.
- Tension standard: Tri-phase V230 / 400
- Powers: EAU: de 1000 à 6500W (avec une densité de surface de 2,9 à 1,8 W / cm2) / huiles et aux solvants: 600 à 3000W (avec une densité surfacique de 1,7 à 0,8 W / cm2
- Densité de surface maximale réalisable: EAU: 3.1 W / cm2 / HUILE et SOLVANTS: 1.7 W / cm2
- Côté A: de 300 à 1350 mm
- Gaine extérieure en AISI316, idéale pour le traitement thermique de l’eau, de l’huile et des solvants non corrosifs ou minimalement agressifs.

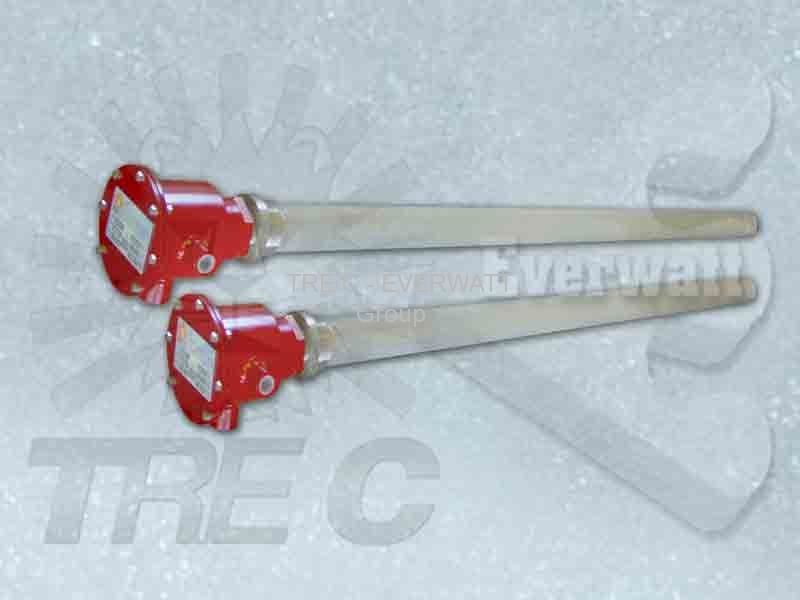

- Sur demande: Il est possible d’équiper la finition de l’appareil de chauffage monotube d’une protection en aluminium IP40 ou IP55.
- REMARQUE POUR L’INSTALLATEUR: Nous recommandons l’utilisation d’un boîtier pour les connexions électriques de niveau IP55.
QUELQUES EXEMPLES:
