résistances électriques pour chauffer des liquides

Résistances sur bouchon pour immersion


Résistances sur bouchon pour immersion

CARACTÉRISTIQUES GÉNÉRALES

Les résistances électriques pour immersion sur raccord fileté (c.d. «résistances sur fiche») sont conçues pour toutes les applications nécessitant un traitement thermique de liquides ou de gaz en convection statique ou forcée.

Ils peuvent être faits pour être utilisés dans diverses applications industrielles dans le chauffage de substances liquides.

Leur typologie, à la fois pour les modèles standard qui ne sont pas standard est constitué de composés de faisceaux de tubes de chauffage communément de 1 point (de type à une seule phase), soit en 3 ou 6 éléments (tels que les trois phases) avec des coudes en U (avec parallèle ou arrangement « de croisière ») ou oeillet plié (avec 1 ou 2 oeillets); ces éléments sont soudés sur un raccord fileté en laiton ou en acier inoxydable apte à être fixé sur la paroi de la cuve à chauffer.

De plus, ce type de chauffage peut être efficacement installé sur la paroi des réservoirs ou des citernes, en position horizontale ou même verticale, pour le chauffage direct des fluides destinés aux utilisations les plus illimitées dans les principaux secteurs industriels.

L’utilisation de matériaux de qualité supérieure au sein de notre cycle de production permet aux résistances électriques blindées de notre bouchon de production d’atteindre des températures de fonctionnement élevées et une durée de vie utile à moyen et long terme.

UTILISATION

Conçu pour être inséré dans des tuyaux, des cuves ou des réservoirs de pression et sont immergés directement en contact avec le fluide, les résistances électriques par immersion soudés sur raccord fileté garantissent un échange thermique optimal, mais avec un très faible encombrement.

Pour garantir la conception d’un thermoplongeur électrique efficace sur un bouchon, il est nécessaire de connaître les paramètres techniques suivants:

Parmi les applications les plus courantes, on trouve:

PRODUIT DE QUALITÉ CERTIFIÉ

L’ensemble du cycle de production des résistances électriques industrielles sur les raccords filetés est soumis aux contrôles dimensionnels et aux tests électriques les plus rigoureux conformément aux normes de notre système qualité ISO 9001: 2015 et en pleine conformité avec les normes CEI / EN en vigueur .

Résistances sur bouchon pour immersionRésistances sur bouchon pour immersionRésistances sur bouchon pour immersion

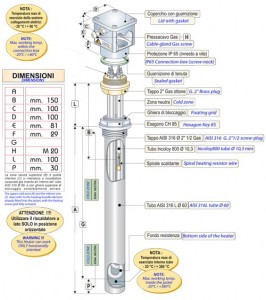

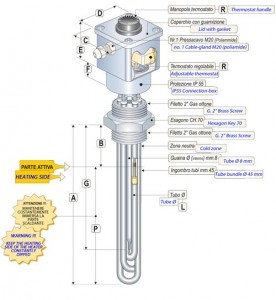

DONNÉES TECHNIQUES

Ce type de réchauffeurs est composé d’un faisceau de tubes constitué de 1, 2, 3 ou 6 éléments chauffants électriques de différents diamètres, avec des plis de finition comme suit:

Chaque élément chauffant est brasé TIG soudé ou d’alliage d’argent sur la métrique de fil unifié diamètre des raccords filetés, NPT, BSP, ou avec des éléments de gaz soudées sur une bride de petite taille, de forme circulaire ou triangulaire.

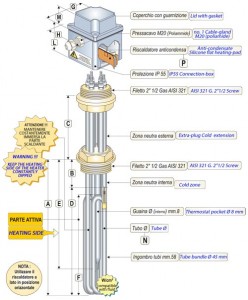

Ce type de chauffage convient à des applications avec une pression de service inférieure à 15 bars. En outre, en cas de températures de travail élevées, il est souhaitable de prévoir des extensions de refroidissement neutres des contacts électriques externes à l’attaque afin de préserver l’intégrité de limiter les dommages causés par une surchauffe en cas de températures supérieures à 100 ° C atteinte à l’intérieur de leur garde de protection. La partie des liaisons électriques est, en fait, logé dans le polycarbonate de boîtiers spéciaux (IP65 / 67) ou aluminium coulé sous pression ou en interne à l’épreuve des explosions spécifique testé pour une utilisation dans une atmosphère explosive (IP65, IP66) (voir les détails dans la page consacrée à résistances sur le bouchon ATEX).

Pour éviter les dommages prématurés de ce type de résistances électriques, il est essentiel que la partie chauffante soit constamment et intégralement en contact avec le fluide gazeux à chauffer. Afin de limiter les risques de surchauffe, ce type d’appareils de chauffage peut être équipé de dispositifs efficaces de régulation de la température (thermostats de contrôle avec échelle de température réglable, réarmement automatique ou manuel ou, à défaut, thermostats en cuir avec déclenchement, thermomètres à résistance PT100 et / ou thermocouples en “J” ou “K”, adaptés pour protéger l’appareil de chauffage contre le risque de surchauffe et d’éventuels dommages prématurés. En fonction des besoins spécifiques du client, les entrées d’alimentation (NPT ou GAS) sont dimensionnées en fonction du nombre d’éléments installés et de la puissance nominale installée.

La charge superficielle (W / cm2) de ces types de résistances électriques est décidée de temps à autre, en fonction des conditions d’utilisation et du type de fluide à chauffer; En plus de ces facteurs, même la température de fonctionnement maximale et l’environnement de travail sont des variables qui influencent directement le choix du type de matériau de gaine avec lequel construire le faisceau de tubes de ces appareils de chauffage (Acier au carbone, Acier inoxydable AISI304, AISI 321, AISI 316L, Incoloy800).

GUIDE POUR CHOISIR LA CHARGE DE SURFACE (W / cm2):

GUIDE POUR CHOISIR LA CHARGE DE SURFACE

QUELQUES EXEMPLES
